PCM1864DBT

Texas Instruments ADC/DAC - 特殊用途

产品简介：具有通用前端的 103dB、4 通道软件控制型音频 ADC

查看详情

PCM1864DBT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

PCM1864DBT 中文资料属性参数

  • 现有数量：818现货9,960Factory
  • 价格：1 : ￥72.11000管件
  • 系列：-
  • 包装：管件
  • 产品状态：在售
  • 类型：ADC，音频
  • 通道数：4
  • 分辨率（位）：24 b
  • 采样率（每秒）：192k
  • 数据接口：I2C，SPI
  • 供电电压源：模拟和数字
  • 电压 - 供电：3V ~ 3.6V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：30-TFSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：30-TSSOP

产品特性

  • 高 SNR 性能： 110dB SNR (PCM1861/63/65) 103dB SNR (PCM1860/62/64)
  • 110dB SNR (PCM1861/63/65)
  • 103dB SNR (PCM1860/62/64)
  • ADC 采样率 (fS) = 8kHz 至 192kHz
  • 提供多达四个独立的 ADC 通道
  • 单端 2.1VRMS 满标量程 (FS) 输入
  • 差分 4.2VRMS FS 输入
  • 硬件 (HW) 控制：PCM1860/61
  • 软件 (SW) 控制（I2C 或 SPI）：PCM1862/63/64/65
  • 支持多达四个数字麦克风（软件控制的器件）
  • 可编程增益放大器 (PGA)：固定增益：0dB、12dB、32dB(PCM1860/61)软件控制的增益：–12dB 至 +32dB(PCM1862/63/64/65)
  • 固定增益：0dB、12dB、32dB(PCM1860/61)
  • 软件控制的增益：–12dB 至 +32dB(PCM1862/63/64/65)
  • 集成高性能音频 PLL
  • 3.3V 单电源运行
  • 3.3V 时的功耗： < 85mW (PCM1860/61/62/63)< 145mW (PCM1864/65)
  • < 85mW (PCM1860/61/62/63)
  • < 145mW (PCM1864/65)
  • 用于音频系统唤醒和睡眠的 Energysense 音频内容检测器
  • 主/从音频接口
  • 自动 PGA 削波抑制控制
  • 所有器件之间具有 PCB 封装兼容性

产品概述

PCM186x 系列（PCM1860、PCM1861、PCM1862、PCM1863、PCM1864 和 PCM1865）音频前端器件采用了新的音频功能集成方法，从而能够轻松地符合欧洲生态设计法规，同时能够以更低的成本实现高性能终端产品。PCM186x 支持 3.3V 单电源运行，并以小封装提供集成的可编程增益放大器 (PGA)；利用该配置，能够以更低的成本实现更小且更智能的产品。PCM186x 音频前端支持从较小的 mV 级麦克风输入到 2.1VRMS 线路输入的单端输入电平，无需外部电阻分压器。前端混频器 (MIX)、多路复用器 (MUX) 和 PGA 还支持差分 (Diff)、伪差分和单端 (SE) 输入，从而使这些器件成为需要干扰抑制的产品的理想接口。PCM186x 集成了许多可以辅助或替代某些 DSP 功能的系统级功能。集成的带隙电压基准可提供出色的 PSRR，因此可能无需专用的模拟 3.3V 电源轨。
查看全部

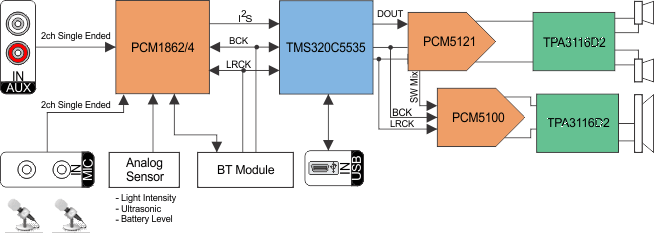

PCM1864DBT 电路图

PCM1864DBT 电路图

PCM1864DBT 电路图
