PCM1808QPWRQ1

Texas Instruments 数据采集 - 模数转换器
  • 封装：14-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.8-$3.6

更新日期：2024-04-01

PCM1808QPWRQ1

Texas Instruments 数据采集 - 模数转换器

产品简介：具有单端输入的汽车类 24 位、99dB SNR、96kHz 立体声 ADC

查看详情
  • 封装：14-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.8-$3.6

PCM1808QPWRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

PCM1808QPWRQ1 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：数据采集 - 模数转换器
  • 系列：-
  • 位数：24
  • 采样率（每秒）：96k
  • 数据接口：串行
  • 转换器数目：2
  • 功率耗散（最大）：81mW
  • 电压电源：模拟和数字
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：14-TSSOP（0.173"，4.40mm 宽）
  • 供应商设备封装：14-TSSOP
  • 包装：®
  • 输入数目和类型：*
  • 其它名称：296-28370-6

产品特性

  • 符合汽车应用要求
  • 24 位 ∆∑ 型立体声 A/D 转换器
  • 单端电压输入： 3 Vp-p
  • 高性能： THD + N： –93 dB（典型值） SNR： 99 dB （典型值） 动态范围： 99 dB （典型值）
  • THD + N： –93 dB（典型值）
  • SNR： 99 dB （典型值）
  • 动态范围： 99 dB （典型值）
  • 过采样抽取滤波器： 过采样频率：×64 通频带纹波： ±0.05 dB 截止频带衰减： –65 dB 片上高通滤波器：0.91 Hz (48 kHz)
  • 过采样频率：×64
  • 通频带纹波： ±0.05 dB
  • 截止频带衰减： –65 dB
  • 片上高通滤波器：0.91 Hz (48 kHz)
  • 高灵活 PCM 音频接口 主／从模式可选 数据格式： 24 位 I2S、24 位左对齐
  • 主／从模式可选
  • 数据格式： 24 位 I2S、24 位左对齐
  • 停止系统时钟实现断电与复位功能
  • 包含模拟抗锯齿 LPF
  • 采样速率： 8 kHz ~ 96 kHz
  • 系统时钟：256 fS、384 fS、512 fS
  • 双电源： 5 V 模拟 3.3 V 数字
  • 5 V 模拟
  • 3.3 V 数字
  • 封装： 14 引脚 TSSOP

产品概述

PCM1808-Q1 是具有单端模拟电压输入的高性能、低成本、单芯片立体声模数转换器。 PCM1808-Q1 采用支持 64 倍过采样的 ∆∑ 型调制器，包含数字抽取滤波器与高通滤波器，可取消输入信号 DC 组件。 对于各种不同的应用，PCM1808-Q1 可在串行音频接口中支持主从模式与两种数据格式。PCM1808-Q1 可通过停止系统时钟支持断电与复位功能。PCM1808-Q1 是各种低成本消费类应用的理想选择，可满足其通过 5 V 模拟电源与 3.3 V 数字电源实现良好性能与运行的需求。 PCM1808-Q1 采用极其高级的 CMOS 工艺制造，并采用小型 14 引脚 TSSOP 封装。
查看全部

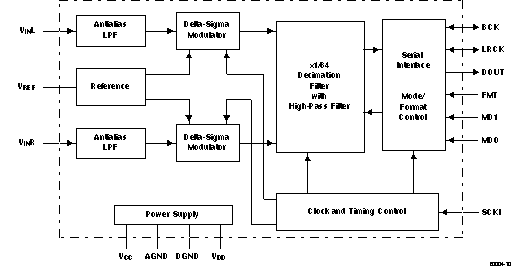

PCM1808QPWRQ1 电路图

PCM1808QPWRQ1 电路图

PCM1808QPWRQ1 电路图
