PCM1798DBG4

Texas Instruments 数据采集 - 数模转换器
  • 封装：28-SSOP（0.209"，5.30mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$6.35511

更新日期：2024-04-01

PCM1798DBG4

Texas Instruments 数据采集 - 数模转换器

产品简介：123dB SNR 立体声 DAC（硬件控制）

查看详情
  • 封装：28-SSOP（0.209"，5.30mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$6.35511

PCM1798DBG4 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

PCM1798DBG4 中文资料属性参数

  • 产品培训模块：Data Converter Basics
  • 标准包装：47
  • 类别：集成电路 (IC)
  • 家庭：数据采集 - 数模转换器
  • 系列：-
  • 设置时间：-
  • 位数：24
  • 数据接口：串行
  • 转换器数目：2
  • 电压电源：单电源
  • 功率耗散（最大）：180mW
  • 工作温度：-25°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：28-SSOP（0.209"，5.30mm 宽）
  • 供应商设备封装：28-SSOP
  • 包装：管件
  • 输出数目和类型：4 电流，单极
  • 采样率（每秒）：192k

产品特性

  • 24-Bit Resolution
  • Analog Performance: Dynamic Range: 123 dB THD+N: 0.0005%
  • Dynamic Range: 123 dB
  • THD+N: 0.0005%
  • Differential Current Output: 4 mAp-p
  • 8× Oversampling Digital Filter: Stop-Band Attenuation: –98 dB Pass-Band Ripple: ±0.0002 dB
  • Stop-Band Attenuation: –98 dB
  • Pass-Band Ripple: ±0.0002 dB
  • Sampling Frequency: 10 kHz to 200 kHz
  • System Clock: 128, 192, 256, 384, 512, or 768 fS With Autodetect
  • Accepts 16- and 24-Bit Audio Data
  • PCM Data Formats: Standard, I2S, and Left- Justified
  • Interface Available for Optional External Digital Filter or DSP
  • Digital De-Emphasis
  • Digital Filter Rolloff: Sharp or Slow
  • Soft Mute
  • Zero Flag
  • Dual-Supply Operation: 5-V Analog, 3.3-V Digital
  • 5-V Tolerant Digital Inputs
  • Small 28-Lead SSOP Package
  • Pin Assignment Compatible With PCM1794

产品概述

The PCM1798 device is a monolithic CMOS integrated circuit that includes stereo digital-to-analog converters (DACs) and support circuitry in a small 28-lead SSOP package. The data converters use TI’s advanced segment DAC architecture to achieve excellent dynamic performance and improved tolerance to clock jitter. The PCM1798 device provides balanced current outputs, allowing the user to optimize analog performance externally. Sampling rates up to 200 kHz are supported.
查看全部

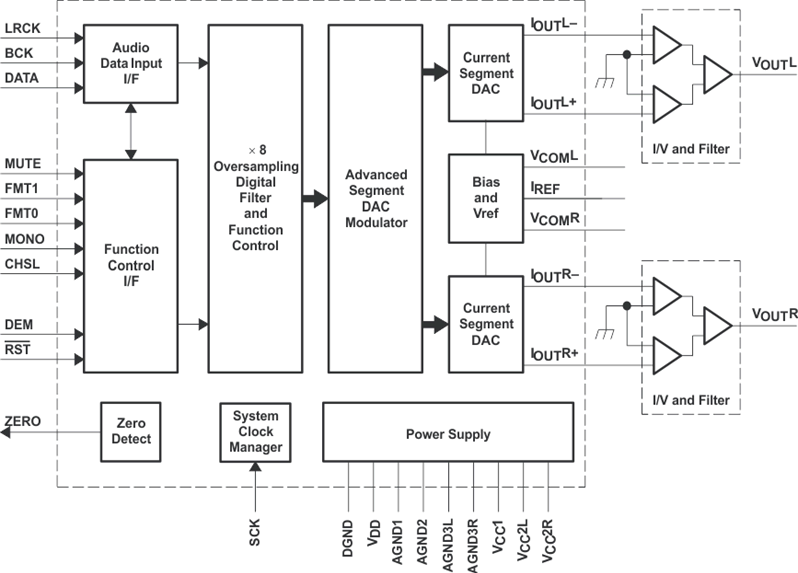

PCM1798DBG4 电路图

PCM1798DBG4 电路图

PCM1798DBG4 电路图
