PCM1794AQDBRQ1

Texas Instruments ADC/DAC - 特殊用途

更新日期：2024-04-01

PCM1794AQDBRQ1

Texas Instruments ADC/DAC - 特殊用途

产品简介：132dB、24 位、192kHz 高级分段音频立体声数模转换器

查看详情

PCM1794AQDBRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

PCM1794AQDBRQ1 中文资料属性参数

  • 现有数量：0现货4,000Factory查看交期
  • 价格：2,000 : ￥149.00105卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：DAC，音频
  • 通道数：3
  • 分辨率（位）：24 b
  • 采样率（每秒）：192k
  • 数据接口：I2S，PCM
  • 供电电压源：模拟和数字
  • 电压 - 供电：3V ~ 3.6V，5V
  • 工作温度：-25°C ~ 85°C
  • 安装类型：表面贴装型
  • 封装/外壳：28-SSOP（0.209"，5.30mm 宽）
  • 供应商器件封装：28-SSOP

产品特性

  • 符合汽车应用要求
  • 具有符合 AEC-Q100 的下列结果： 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围 器件人体放电模式 (HBM) 分类等级 2 器件组件充电模式 (CDM) 分类等级 C6
  • 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围
  • 器件人体放电模式 (HBM) 分类等级 2
  • 器件组件充电模式 (CDM) 分类等级 C6
  • 24 位分辨率
  • 模拟性能： 动态范围： 132dB（9V RMS，单声道） 129dB（4.5V RMS，立体声） 127dB（2V RMS，立体声） 总谐波失真 + 噪声 (THD+N)：0.0004%
  • 动态范围： 132dB（9V RMS，单声道） 129dB（4.5V RMS，立体声） 127dB（2V RMS，立体声）
  • 132dB（9V RMS，单声道）
  • 129dB（4.5V RMS，立体声）
  • 127dB（2V RMS，立体声）
  • 总谐波失真 + 噪声 (THD+N)：0.0004%
  • 差分电流输出：7.8mA p-p
  • 8× 过采样数字滤波器： 阻带衰减：–130dB 通带纹波：±0.00001dB
  • 阻带衰减：–130dB
  • 通带纹波：±0.00001dB
  • 采样频率：10kHz 至 200kHz
  • 系统时钟：128、192、256、384、512 或 768 fS，带自动检测功能
  • 接受 16 位和 24 位音频数据
  • 脉冲编码调制 (PCM) 数据格式：标准、I2S 和左对齐
  • 可供外部数字滤波器或数字信号处理器 (DSP) 选用的接口
  • 数字去加重功能
  • 数字滤波器衰减：急剧或缓慢
  • 软静音
  • 零标记
  • 双电源支持：5V 模拟、3.3V 数字
  • 5V 耐压数字输入
  • 小型 28 引脚紧缩小外形 (SSOP) 封装
  • A/V 接收器
  • 汽车类主机
  • 乐器
  • 车载音频系统
  • 其他需要 24 位音频的应用

产品概述

PCM1794A-Q1 器件是一款单片 CMOS 集成电路，由立体声数模转换器 (DAC) 和采用小型 28 引脚 SSOP 封装的支持电路组成。数据转换器采用德州仪器 (TI) 的高级分段 DAC 架构，拥有出色的动态性能和增强的时钟抖动耐受性。PCM1794A-Q1 器件提供均衡电流输出，允许用户从外部优化模拟性能。最高支持 200kHz 的采样速率。
查看全部

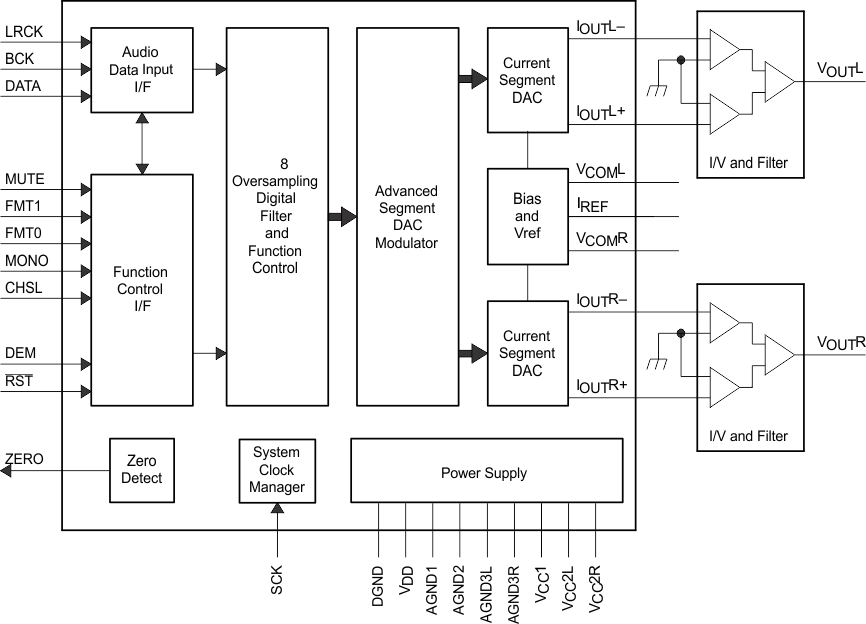

PCM1794AQDBRQ1 电路图

PCM1794AQDBRQ1 电路图

PCM1794AQDBRQ1 电路图
