PCM1794ADB

Texas Instruments 数据采集 - 数模转换器
  • 封装：28-SSOP（0.209"，5.30mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$10.292-$9.96

更新日期：2024-04-01

PCM1794ADB

Texas Instruments 数据采集 - 数模转换器

产品简介：132dB SNR 最高性能立体声 DAC（硬件控制）

查看详情
  • 封装：28-SSOP（0.209"，5.30mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$10.292-$9.96

PCM1794ADB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

PCM1794ADB 中文资料属性参数

  • 产品培训模块：Data Converter Basics
  • 标准包装：47
  • 类别：集成电路 (IC)
  • 家庭：数据采集 - 数模转换器
  • 系列：-
  • 设置时间：-
  • 位数：24
  • 数据接口：串行
  • 转换器数目：2
  • 电压电源：模拟和数字
  • 功率耗散（最大）：250mW
  • 工作温度：-25°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：28-SSOP（0.209"，5.30mm 宽）
  • 供应商设备封装：28-SSOP
  • 包装：管件
  • 输出数目和类型：4 电流，单极
  • 采样率（每秒）：192k
  • 其它名称：296-33530-5PCM1794ADB-ND

产品特性

  • 24 位分辨率
  • 模拟性能： 动态范围： 132dB（9V RMS，单声道） 129dB（4.5V RMS，立体声） 127dB（2V RMS，立体声） 总谐波失真 + 噪声 (THD+N)：0.0004%
  • 动态范围： 132dB（9V RMS，单声道） 129dB（4.5V RMS，立体声） 127dB（2V RMS，立体声）
  • 132dB（9V RMS，单声道）
  • 129dB（4.5V RMS，立体声）
  • 127dB（2V RMS，立体声）
  • 总谐波失真 + 噪声 (THD+N)：0.0004%
  • 差分电流输出：7.8mA p-p
  • 8× 过采样数字滤波器： 阻带衰减：–130dB 通带纹波：±0.00001dB
  • 阻带衰减：–130dB
  • 通带纹波：±0.00001dB
  • 采样频率：10kHz 至 200kHz
  • 系统时钟：128、192、256、384、512 或 768 fS，带自动检测功能
  • 接受 16 位和 24 位音频数据
  • 脉冲编码调制 (PCM) 数据格式：标准、I2S 和左对齐
  • 可供外部数字滤波器或数字信号处理器 (DSP) 选用的接口
  • 数字去加重功能
  • 数字滤波器衰减：急剧或缓慢
  • 软静音
  • 零标记
  • 双电源支持：5V 模拟、3.3V 数字
  • 5V 耐压数字输入
  • 小型 28 引脚紧缩小外形 (SSOP) 封装
  • A/V 接收器
  • DVD 播放器
  • 乐器
  • 车载音频系统
  • 其他需要 24 位音频的应用

产品概述

PCM1794A 器件是一款单片 CMOS 集成电路，由立体声数模转换器 (DAC) 和采用小型 28 引脚 SSOP 封装的支持电路组成。数据转换器采用德州仪器 (TI) 的高级分段 DAC 架构，拥有出色的动态性能和增强的时钟抖动耐受性。PCM1794A 器件提供均衡电流输出，允许用户从外部优化模拟性能。最高支持 200kHz 的采样速率。
查看全部

PCM1794ADB 数据手册

数据手册 说明 数量 操作
PCM1794ADB

132dB SNR Highest Performance Stereo DAC (H/W Control) 28-SSOP -25 to 85

28页,253K 查看

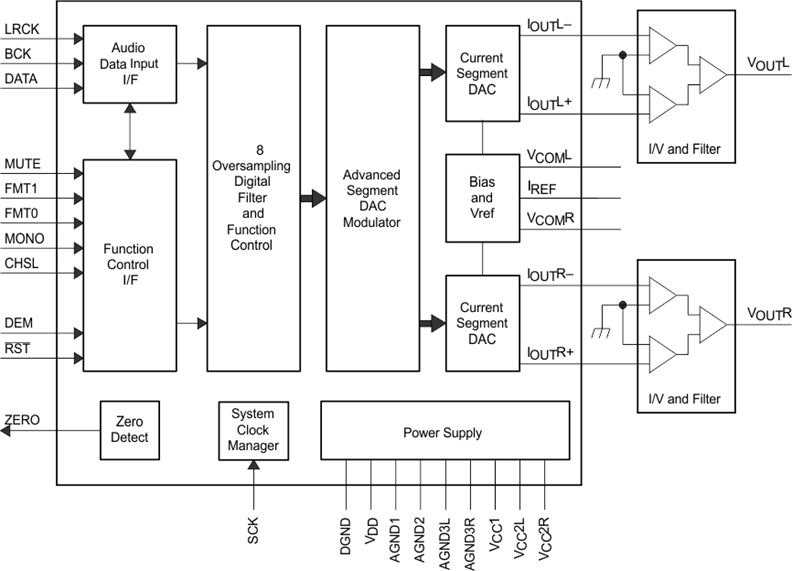

PCM1794ADB 电路图

PCM1794ADB 电路图

PCM1794ADB 电路图
