PCM1789TPWRQ1

Texas Instruments 数据采集 - 数模转换器
  • 封装：24-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$3.024-$6.05

更新日期：2024-04-01

PCM1789TPWRQ1

Texas Instruments 数据采集 - 数模转换器

产品简介：汽车类 113dB SNR 立体声 DAC

查看详情
  • 封装：24-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$3.024-$6.05

PCM1789TPWRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

PCM1789TPWRQ1 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：数据采集 - 数模转换器
  • 系列：-
  • 设置时间：-
  • 位数：24
  • 数据接口：I²C，I²S，串行，SPI?
  • 转换器数目：2
  • 电压电源：模拟和数字
  • 功率耗散（最大）：239mW
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：24-TSSOP（0.173"，4.40mm 宽）
  • 供应商设备封装：24-TSSOP
  • 包装：®
  • 输出数目和类型：4 电压，单极
  • 采样率（每秒）：8k ~ 192k
  • 其它名称：296-28413-6

产品特性

  • 符合汽车应用要求
  • 增强型多级 ΔΣ DAC： 高性能：差动、fS = 48 kHz THD+N: –94 dB SNR: 113 dB 动态范围： 113 dB 采样速率： 8 kHz 至192 kHz 系统时钟： 128 fS、192 fS、256 fS、384 fS、512 fS、768 fS、1152 fS 差动电压输出： 8 VPP 提供模拟低通放大器 4x/8x 过采样数字滤波器： 通带纹波： ±0.0018 dB 阻带衰减： –75 dB 零标记（16/20/24 位）
  • 高性能：差动、fS = 48 kHz
  • THD+N: –94 dB
  • SNR: 113 dB
  • 动态范围： 113 dB
  • 采样速率： 8 kHz 至192 kHz
  • 系统时钟： 128 fS、192 fS、256 fS、384 fS、512 fS、768 fS、1152 fS
  • 差动电压输出： 8 VPP
  • 提供模拟低通放大器
  • 4x/8x 过采样数字滤波器： 通带纹波： ±0.0018 dB 阻带衰减： –75 dB
  • 零标记（16/20/24 位）
  • 高灵活音频接口： I/F 格式：I2S、左／右对齐、DSP 数据长度：16、20、24、32 位
  • I/F 格式：I2S、左／右对齐、DSP
  • 数据长度：16、20、24、32 位
  • 高灵活模型控制： 3 线 SPI 与2 线I2C 兼容型串行控制接口、或硬件控制 通过单个 SPI 总线连接多达 4 个设备
  • 3 线 SPI 与2 线I2C 兼容型串行控制接口、或硬件控制
  • 通过单个 SPI 总线连接多达 4 个设备
  • 通过 SPI 或 I2C I/F 实现的多功能： 音频 I/F 格式选择：I2S、左对齐、右对齐、DSP 数字衰减与软静音 数字去加重：32 kHz、44.1 kHz、48  kHz 数据极性控制 节电模式
  • 音频 I/F 格式选择：I2S、左对齐、右对齐、DSP
  • 数字衰减与软静音
  • 数字去加重：32 kHz、44.1 kHz、48  kHz
  • 数据极性控制
  • 节电模式
  • 通过硬件控制实现的多功能： 音频 I/F 格式选择：I2S、左对齐 数字去加重滤波器：44.1 kHz
  • 音频 I/F 格式选择：I2S、左对齐
  • 数字去加重滤波器：44.1 kHz
  • 通过时钟停止检测实现模拟静音
  • 外部复位引脚
  • 电源： 5 V 模拟与 3.3 V 数字
  • 5 V 模拟与 3.3 V 数字
  • 封装：TSSOP-24
  • 工作温度范围： –40°C to +105°C
  • –40°C to +105°C
  • 应用 AV 接收器 汽车音频外部放大器 汽车音频 AVN 应用
  • AV 接收器
  • 汽车音频外部放大器
  • 汽车音频 AVN 应用

产品概述

PCM1789-Q1 是一款支持差动输出的高性能、单芯片、24 位、立体声音频数模转换器 (DAC)。 双通道 24 位 DAC 部署了增强型多级 ΔΣ 调制器，支持 8 kHz 至 192 kHz 的采样速率以及通过音频接口实现的 16/20/24/32 位宽度数字音频字长。 PCM1789-Q1 的音频接口除了支持 I2S、左对齐与右对齐格式之外，还支持 24 位 DSP 格式。PCM1789-Q1 可在软件中通过 3 线、SPI 兼容型或 2 线、I2C 兼容型串行接口进行控制，能够实现包括数字衰减、软静音、去加重等所有功能。 此外，硬件控制模式还可通过 2 个控制引脚实现 2 个用户可编程功能。 PCM1789-Q1 采用 24 引脚 TSSOP 封装。
查看全部

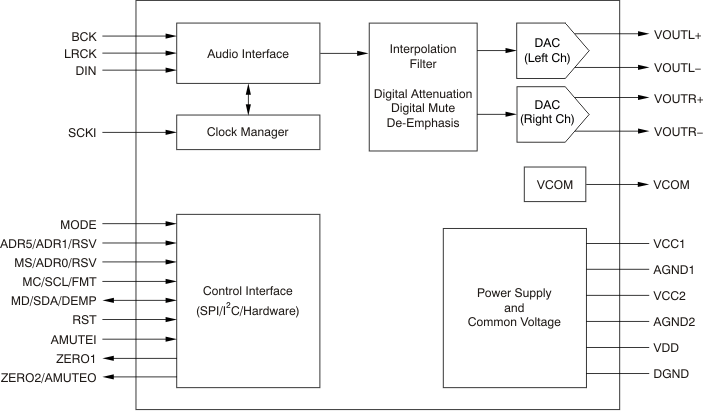

PCM1789TPWRQ1 电路图

PCM1789TPWRQ1 电路图

PCM1789TPWRQ1 电路图
