PCM1754DBQRG4

Texas Instruments 数据采集 - 数模转换器
  • 封装：16-SSOP（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.148

更新日期：2024-04-01

PCM1754DBQRG4

Texas Instruments 数据采集 - 数模转换器

产品简介：106dB SNR 立体声音频数模转换器 (DAC)（硬件控制）

查看详情
  • 封装：16-SSOP（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.148

PCM1754DBQRG4 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

PCM1754DBQRG4 中文资料属性参数

  • 产品培训模块：Data Converter Basics
  • 标准包装：2,000
  • 类别：集成电路 (IC)
  • 家庭：数据采集 - 数模转换器
  • 系列：-
  • 设置时间：-
  • 位数：24
  • 数据接口：串行
  • 转换器数目：2
  • 电压电源：单电源
  • 功率耗散（最大）：105mW
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：16-SSOP（0.154"，3.90mm 宽）
  • 供应商设备封装：16-SSOP/QSOP
  • 包装：带卷 (TR)
  • 输出数目和类型：2 电压，单极
  • 采样率（每秒）：192k

产品特性

  • 24 位分辨率
  • 模拟性能 (VCC = 5V)动态范围：106dBSNR：106dB（典型值）THD+N：0.002%（典型值）满量程输出：4VPP（典型值）
  • 动态范围：106dB
  • SNR：106dB（典型值）
  • THD+N：0.002%（典型值）
  • 满量程输出：4VPP（典型值）
  • 4× 或 8× 过采样数字滤波器阻带衰减：–50dB通带纹波：±0.04dB
  • 阻带衰减：–50dB
  • 通带纹波：±0.04dB
  • 采样频率：5kHz 至 200kHz
  • 系统时钟：128 fS、192 fS、256 fS、384 fS、512 fS、768 fS、1152 fS，且具有自动检测功能
  • 硬件控制 (PCM1754)I2S 和 16 位字，右平衡44.1kHz 数字去加重功能软静音适用于 L/R 通道共模输出的零标志
  • I2S 和 16 位字，右平衡
  • 44.1kHz 数字去加重功能
  • 软静音
  • 适用于 L/R 通道共模输出的零标志
  • 电源：5V 单电源
  • 小型 16 引线 SSOP 封装，无铅

产品概述

PCM1753、PCM1754 和 PCM1755 (PCM175x) 器件是基于 TI 增强型 Δ-Σ 架构的立体声数模转换器 (DAC)。这一增强型架构使用四阶噪声整形和 8 阶振幅量化，可实现出色的动态性能并提升时钟抖动耐受度。得益于具有符合行业标准的音频数据格式以及 16 位和 24 位数据的器件支持，PCM175x 器件可轻松与音频 DSP 和解码器芯片连接。可在硬件模式下或通过全套用户可编程的功能（可通过支持寄存器写入功能的三线串行控制接口访问）控制 PCM175x 器件。PCM1753 与 PCM1748、PCM1742 和 PCM1741 引脚兼容，引脚 5 除外。
查看全部

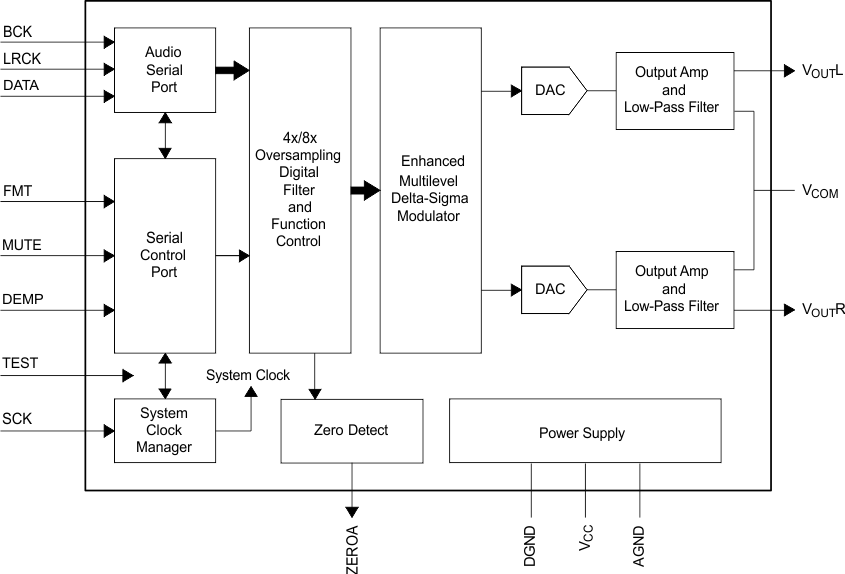

PCM1754DBQRG4 电路图

PCM1754DBQRG4 电路图

PCM1754DBQRG4 电路图
