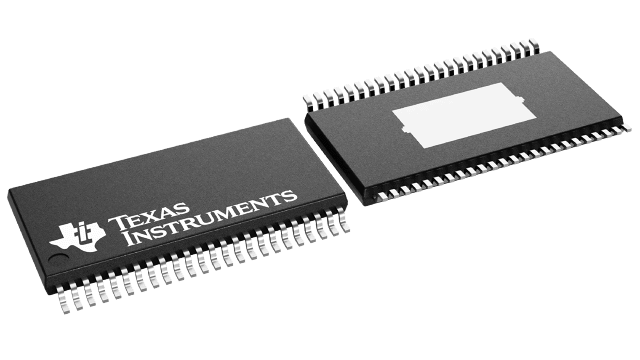

- 封装：48-TFSOP（0.240"，6.10mm 宽）裸露焊盘
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：Digi-Reel®
- 参考价格：$4.17-$7.74
更新日期：2024-04-01
产品简介：具有差动输出的汽车类 113dB SNR 8 通道音频 DAC
查看详情- 封装：48-TFSOP（0.240"，6.10mm 宽）裸露焊盘
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：Digi-Reel®
- 参考价格：$4.17-$7.74
PCM1690IDCARQ1 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI/德州仪器
-
-
21+ -
90000
-
上海市
-
-
PCM1690IDCARQ1 中文资料属性参数
- 标准包装：1
- 类别：集成电路 (IC)
- 家庭：数据采集 - 数模转换器
- 系列：-
- 设置时间：-
- 位数：24
- 数据接口：串行，SPI?
- 转换器数目：8
- 电压电源：模拟和数字
- 功率耗散（最大）：847mW
- 工作温度：-40°C ~ 85°C
- 安装类型：表面贴装
- 封装/外壳：48-TFSOP（0.240"，6.10mm 宽）裸露焊盘
- 供应商设备封装：48-HTSSOP
- 包装：®
- 输出数目和类型：*
- 采样率（每秒）：*
- 其它名称：296-29039-6
产品特性
- 符合汽车应用要求
- 24 位 ΔΣ DAC
- 8 通道 DAC： 高性能：差分、fS = 48 kHz THD+N: –94 dB SNR: 113 dB 动态范围： 113 dB 采样速率： 8 kHz 至192 kHz 系统时钟：128 fS, 192 fS, 256 fS, 384 fS, 512 fS, 768 fS, 1152 fS 差分电压输出：8 VPP 包括模拟低通滤波器 4x/8x 过采样数字滤波器： 通带纹波： ±0.0018 dB 阻带衰减： –75 dB 零标志
- 高性能：差分、fS = 48 kHz
- THD+N: –94 dB
- SNR: 113 dB
- 动态范围： 113 dB
- 采样速率： 8 kHz 至192 kHz
- 系统时钟：128 fS, 192 fS, 256 fS, 384 fS, 512 fS, 768 fS, 1152 fS
- 差分电压输出：8 VPP
- 包括模拟低通滤波器
- 4x/8x 过采样数字滤波器： 通带纹波： ±0.0018 dB 阻带衰减： –75 dB
- 通带纹波： ±0.0018 dB
- 阻带衰减： –75 dB
- 零标志
- 高灵活音频接口： I/F 格式： I2S、左/右对齐、DSP、TDM 数据长度：16、20、24、32 位
- I/F 格式： I2S、左/右对齐、DSP、TDM
- 数据长度：16、20、24、32 位
- 高灵活模式控制： 三线式 SPI、二线式 I2C兼容型串行控制接口，或 硬件控制
- 三线式 SPI、二线式 I2C兼容型串行控制接口，或 硬件控制
- 通过 SPI 或 I2C I/F 实现的多功能：: 音频 I/F 格式选择： I2S、左对齐、右对齐、DSP、TDM 数字衰减与软静音 数字去加重：32 kHz、44.1 kHz、48 kHz 数据极性控制 断电
- 音频 I/F 格式选择： I2S、左对齐、右对齐、DSP、TDM
- 数字衰减与软静音
- 数字去加重：32 kHz、44.1 kHz、48 kHz
- 数据极性控制
- 断电
- 通过硬件控制实现的多功能： 音频 I/F 格式选择： I2S、TDM 数字去加重滤波器：44.1 kHz
- 音频 I/F 格式选择： I2S、TDM
- 数字去加重滤波器：44.1 kHz
- 通过时钟停止检测实现模拟静音
- 外部复位引脚
- 电源： 5 V（用于模拟部分）与 3.3 V（用于数字部分）
- 5 V（用于模拟部分）与 3.3 V（用于数字部分）
- 封装：HTSSOP-48
- 工作温度范围： –40°C to +85°C
- –40°C to +85°C
- 应用 Blu-ray（蓝光光盘） DVD 播放机 高清 (HD) DVD 播放机 AV 接收器 家庭影院 汽车音频外部放大器 汽车音频 AVN 应用
- Blu-ray（蓝光光盘） DVD 播放机
- 高清 (HD) DVD 播放机
- AV 接收器
- 家庭影院
- 汽车音频外部放大器
- 汽车音频 AVN 应用
产品概述
PCM1690-Q1 是一款具有差分输出的高性能、单芯片、24 位、8 通道、音频数模转换器 (DAC)。 8 通道、24 位 DAC 采用了增强型多级增量-累加 (ΔΣ) 调制器，并支持 8 kHz 至 192 kHz 的采样速率以及通过音频接口实现的 16/20/24/32 位宽度数字音频字长。 PCM1690-Q1 的音频接口支持时分多工 (TDM) 格式，另外还支持标准 I2S 左对齐、右对齐和 DSP 格式。PCM1690-Q1 可在软件中通过一个三线式 SPI 兼容型接口、或二线式 I2C 兼容型串行接口进行控制，能够实现包括数字衰减、软静音、去加重等所有功能。 此外，硬件控制模式还可通过 2 个控制引脚来实现部分用户可编程功能。 PCM1690-Q1 采用 12-mm × 8-mm (12-mm × 6-mm 本体) HTSSOP-48 封装。

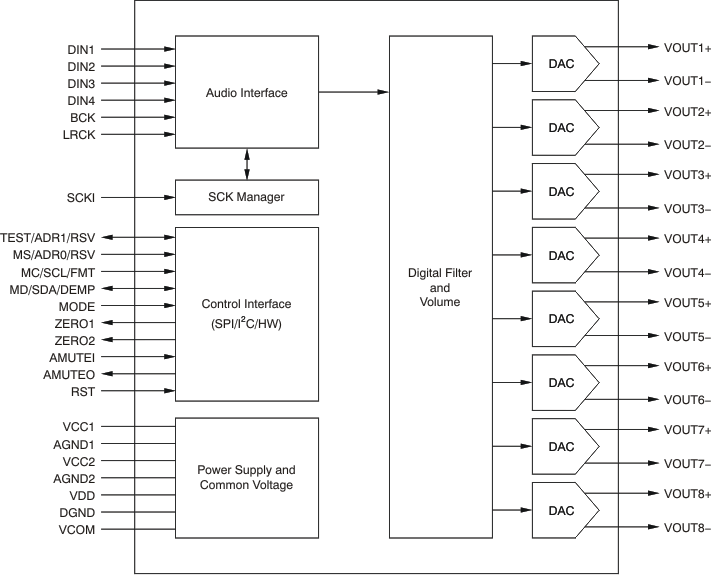

PCM1690IDCARQ1 电路图
PCM1690IDCARQ1 电路图
