PCA9555PWRG4

Texas Instruments 接口 - I/O 扩展器
  • 封装：24-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.596

更新日期：2024-04-01

PCA9555PWRG4

Texas Instruments 接口 - I/O 扩展器

产品简介：具有中断、弱上拉和配置寄存器的 16 位 2.3V 至 5.5V I2C/SMBus I/O 扩展器

查看详情
  • 封装：24-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.596

PCA9555PWRG4 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

PCA9555PWRG4 中文资料属性参数

  • 标准包装：2,000
  • 类别：集成电路 (IC)
  • 家庭：接口 - I/O 扩展器
  • 系列：-
  • 接口：I²C，SM 总线
  • 输入/输出数：16
  • 中断输出：是
  • 频率 - 时钟：400kHz
  • 电源电压：2.3 V ~ 5.5 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：24-TSSOP（0.173"，4.40mm 宽）
  • 供应商设备封装：24-TSSOP
  • 包装：带卷 (TR)
  • 包括：POR

产品特性

  • 1µA 低待机电流消耗（最大值）
  • I2C 至并行端口扩展器
  • 开漏电路低电平有效中断输出
  • 可耐受 5V 电压的 I/O 端口
  • 兼容大多数微控制器
  • 400kHz 快速 I2C 总线
  • 针对多达 8 个器件使用的 3 个硬件地址引脚寻址
  • 极性反转寄存器
  • 具有最大高电流驱动能力的锁存输出，可用于直接驱动 LED
  • 锁断性能超过 100mA，符合 JESD 78 II 类规范
  • 静电放电 (ESD) 保护性能超过 JESD 22 规范的要求 2000V 人体放电模型 (A114-A) 200V 机器放电模型 (A115-A) 1000V 带电器件模型 (C101)
  • 2000V 人体放电模型 (A114-A)
  • 200V 机器放电模型 (A115-A)
  • 1000V 带电器件模型 (C101)

产品概述

这个用于两线双向总线 (I2C) 的 16 位扩展器设计用于在 2.3V 至 5.5V VCC 之间运行。通过 I2C 接口 [串行时钟 (SCL)，串行数据 (SDA)]，它为大多数微控制器系列产品提供通用远程 I/O 扩展。PCA9555 由两个 8 位配置（输入或输出可选）、输入端口、输出端口和极性反转（高电平有效或低电平有效运行）寄存器组成。在加电时，I/O 被配置为输入。系统主控制器可以通过写入 I/O 配置位将 I/O 启用为输入或输出。每个输入或输出的数据均保存在相应的输入或输出寄存器中。输入端口寄存器的极性可借助极性反转寄存器进行转换。所有寄存器都可由系统主控器读取。
查看全部

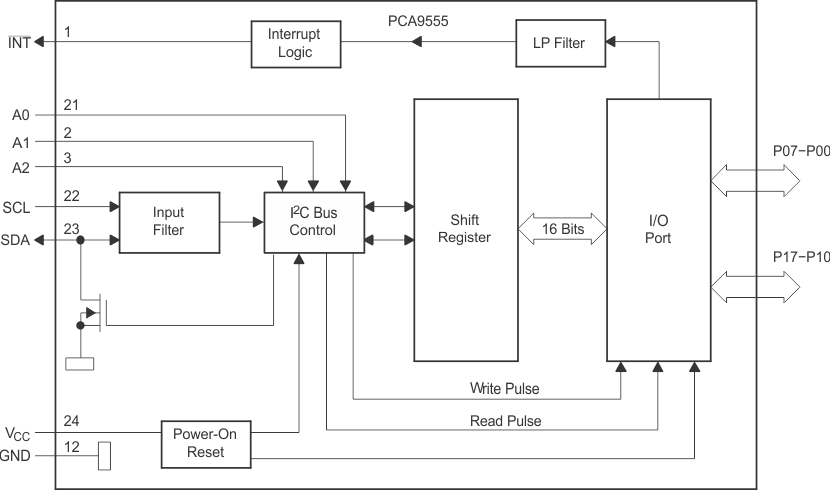

PCA9555PWRG4 电路图

PCA9555PWRG4 电路图

PCA9555PWRG4 电路图
