PCA9543ADR

Texas Instruments 接口 - 专用
  • 封装：14-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.192-$2.55

更新日期：2024-04-01

PCA9543ADR

Texas Instruments 接口 - 专用

产品简介：具有中断、复位和电压转换功能的 2 通道 2.3V 至 5.5V I2C/SMBus 开关

查看详情
  • 封装：14-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.192-$2.55

PCA9543ADR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

PCA9543ADR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：接口 - 专用
  • 系列：-
  • 应用：2 通道 I²C 多路复用器
  • 接口：I²C，SM 总线
  • 电源电压：2.3 V ~ 5.5 V
  • 封装/外壳：14-SOIC（0.154"，3.90mm 宽）
  • 供应商设备封装：14-SOIC
  • 包装：®
  • 安装类型：表面贴装
  • 配用：568-4002-ND - DEMO BOARD I2C568-3615-ND - DEMO BOARD I2C
  • 其它名称：296-22769-6

产品特性

  • 2 选 1 双向转换开关
  • 与 I2C 总线和系统管理总线 (SMBus) 兼容
  • 两个低电平有效中断输入
  • 低电平有效中断输出
  • 低电平有效复位输入
  • 两个地址引脚，允许在 I2C 总线上使用多达四个 PCA9543A 器件
  • 以任意组合通过 I2C 总线实现通道选择
  • 加电时所有开关通道取消选定
  • 低 RON 开关
  • 支持 1.8V、2.5V、3.3V 和 5V 总线间的电压电平转换
  • 加电时无干扰
  • 支持热插入
  • 低待机电流
  • 工作电源电压范围为 2.3V 至 5.5V
  • 5.5V 耐压输入
  • 0 至 400kHz 时钟频率
  • 锁断性能超过 100mA 符合 JESD78 规范要求
  • ESD 保护性能超过 JESD 22 规范要求 2000V 人体放电模型 (A114-A) 1000V 带电器件模型 (C101)
  • 2000V 人体放电模型 (A114-A)
  • 1000V 带电器件模型 (C101)

产品概述

PCA9543A 是一款由 I2C 总线控制的双路双向转换开关。SCL/SDA 上行对扩展到两个下行对，或者通道。根据可编程控制寄存器的内容，可选择任一单独的 SCn/SDn 通道或者这两个通道。提供两个中断输入 (INT1-INT0)，每个中断输入针对一个下行对。一个中断输出 (INT) 可作为两个中断输入的与运算结果。 一个低电平有效复位 (RESET) 输入使得 PCA9543A 能够在其中一个下行 I2C 总线长时间处于低电平的情况下恢复。 将 RESET 下拉为低电平会使 I2C 状态机复位，并且使这两个通道取消选中，这一功能与内部上电复位功能的作用一样。由于开关上有导通栅极，因此 VCC 引脚可用于限制将由 PCA9543A 传递的最大电压。这允许在每个对上使用不同的总线电压，以便 1.8V，2.5V 或 3.3V 部件可以在没有任何额外保护的情况下与 5V 部件通信。对于每个通道，外部上拉电阻器将总线电压上拉至所需的电压电平。所有 I/O 引脚为 5.5V 耐压。
查看全部

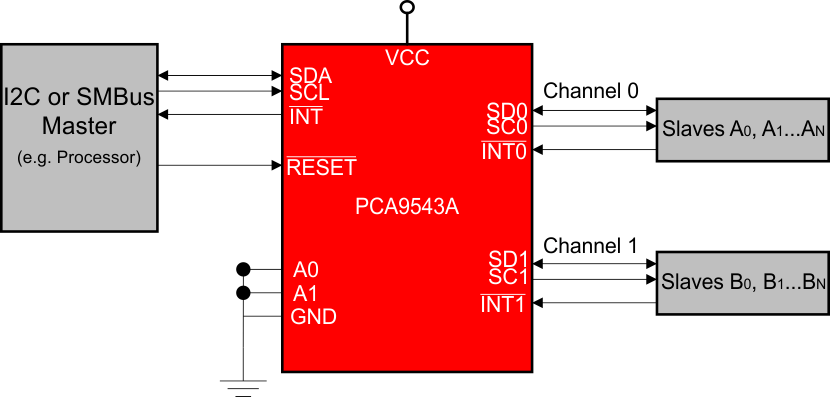

PCA9543ADR 电路图

PCA9543ADR 电路图

PCA9543ADR 电路图
