PCA9538DGVR

Texas Instruments 接口 - I/O 扩展器
  • 封装：16-TFSOP （0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.44-$2.88

更新日期：2024-04-01

PCA9538DGVR

Texas Instruments 接口 - I/O 扩展器

产品简介：具有中断输出、复位和配置寄存器的 8 位 2.3V 至 5.5V I2C/SMBus I/O 扩展器

  • 封装：16-TFSOP （0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.44-$2.88

PCA9538DGVR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

PCA9538DGVR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：接口 - I/O 扩展器
  • 系列：-
  • 接口：I²C，SM 总线
  • 输入/输出数：8
  • 中断输出：是
  • 频率 - 时钟：400kHz
  • 电源电压：2.3 V ~ 5.5 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：16-TFSOP （0.173"，4.40mm 宽）
  • 供应商设备封装：16-TVSOP
  • 包装：®
  • 包括：POR
  • 配用：568-3615-ND - DEMO BOARD I2C
  • 其它名称：296-21767-6

产品特性

  • 1µA 低待机电流消耗（最大值）
  • I2C 至并行端口扩展器
  • 开漏电路低电平有效中断输出
  • 低电平有效复位输入
  • 工作电源电压范围为 2.3V 至 5.5V
  • 可耐受 5V 电压的 I/O 端口
  • 400kHz 快速 I2C 总线
  • 两个硬件地址引脚允许在 I2C/SMBus 上使用多达四个器件
  • 输入和输出配置寄存器
  • 极性反转寄存器
  • 加电时所有通道均被配置为输入
  • 加电时无干扰
  • SCL/SDA 输入端上的噪声滤波器
  • 具有最大高电流驱动能力的锁存输出，适用于直接驱动 LED
  • 闩锁性能超过 100mA，符合 JESD 78 II 类规范的要求
  • ESD 保护性能超过 JESD 22 规范要求 2000V 人体放电模型 (A114-A) 200V 机器放电模型 (A115-A) 1000V 带电器件模型 (C101)
  • 2000V 人体放电模型 (A114-A)
  • 200V 机器放电模型 (A115-A)
  • 1000V 带电器件模型 (C101)

PCA9538DGVR 数据手册

数据手册 说明 数量 操作
PCA9538DGVR

I/O Expander 8 I2C, SMBus 400kHz 16-TVSOP

 37页,825K 查看

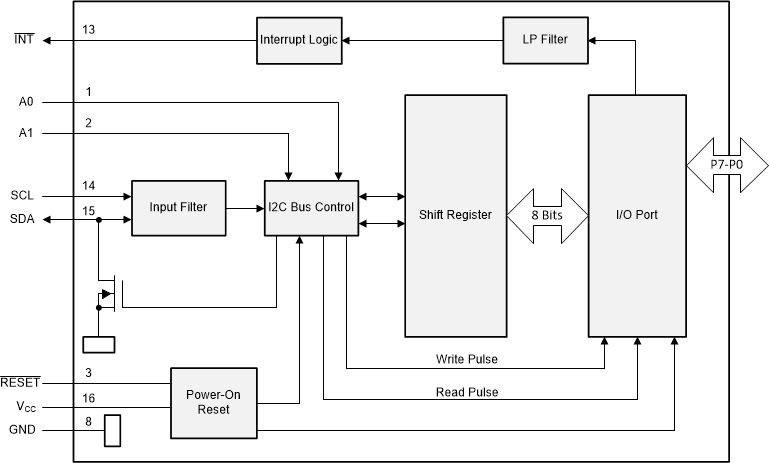

PCA9538DGVR 电路图

PCA9538DGVR 电路图

PCA9538DGVR 电路图
