OPA862IDT

Texas Instruments 特殊用途放大器

更新日期：2024-04-01

OPA862IDT

Texas Instruments 特殊用途放大器

产品简介：12.6V、低噪声、单端到差分、高输入阻抗放大器

查看详情

OPA862IDT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

OPA862IDT 中文资料属性参数

  • 现有数量：240现货10,000Factory
  • 价格：1 : ￥50.16000剪切带（CT）250 : ￥35.84136卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：ADC 驱动器
  • 应用：数据采集
  • 安装类型：表面贴装型
  • 封装/外壳：8-SOIC（0.154"，3.90mm 宽）
  • 供应商器件封装：8-SOIC

产品特性

  • 宽电源电压范围：3V 至 12.6V
  • 高输入阻抗：325MΩ
  • 电压噪声： 输入参考噪声 (f ≥ 5kHz)：2.3nV/√ Hz 输出参考噪声 (f ≥ 10kHz)：8.3nV/√ Hz
  • 输入参考噪声 (f ≥ 5kHz)：2.3nV/√ Hz
  • 输出参考噪声 (f ≥ 10kHz)：8.3nV/√ Hz
  • 差分输出失调电压：±700µV（最大值）
  • 输出温漂：±1.5µV/°C（典型值）
  • A2 偏置电流消除 IB：±5nA（典型值）
  • 增益带宽积：400MHz
  • 小信号带宽：44MHz (G = 2V/V)
  • 压摆率：140V/µs

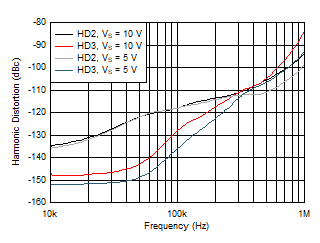

  • HD2、HD3（VOD = 10VPP，50kHz）： –122dBc、–140dBc
  • 轨至轨输出： 高线性输出电流：60mA（典型值）
  • 高线性输出电流：60mA（典型值）
  • 静态电流：3.1mA
  • 禁用模式：12µA 静态电流
  • 工作温度范围： –40°C 至 +125°C

产品概述

OPA862 是一款单端到差分模数转换器 (ADC) 驱动器，具有高输入阻抗，可直接连接传感器。该器件在增益设置为 2V/V 的条件下，仅需消耗 3.1mA 的静态电流即可实现 8.3nV/√Hz 的输出参考噪声密度。具有 1kΩ 电阻且增益设置为 1V/V 的全差分放大器必须低于 1nV/√ Hz，才可实现与 OPA862 等效的输出参考噪声密度 8.3nV/√ Hz。用户可使用外部电阻器对 OPA862 进行其他增益设置。该器件具有 400MHz 的高增益带宽积和 140V/µs 的压摆率。 因此，与同类的单端到差分 ADC 驱动器相比，该器件具有出色的线性度，可提供快速趋稳的 18 位性能。该器件包含一个用于设置输出共模电压的参考输入引脚。OPA862 完全可在 3V 至 12.6V 的宽电源电压范围内正常工作，并且具有轨至轨输出级。该器件使用德州仪器 (TI) 专有的高速硅锗 (SiGe) 工艺制造，在 18 位系统上实现了出色的低失真性能。在断电状态下，器件禁用模式的静态电流仅为 12µA。OPA862 可在宽达 –40°C 至 +125°C 的工业温度范围内运行。
查看全部

OPA862IDT 电路图

OPA862IDT 电路图

OPA862IDT 电路图
