OPA859IDSGR

Texas Instruments 仪器，运算放大器，缓冲器

更新日期：2024-04-01

OPA859IDSGR

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：具有 1.8GHz 单位增益带宽、3.3nV/√Hz 电压噪声的 FET 输入放大器

查看详情

OPA859IDSGR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

OPA859IDSGR 中文资料属性参数

  • 现有数量：9,018现货9,000Factory
  • 价格：1 : ￥36.89000剪切带（CT）3,000 : ￥20.88042卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 放大器类型：通用
  • 电路数：1
  • 输出类型：差分
  • 压摆率：1150V/μs
  • 增益带宽积：900 MHz
  • -3db 带宽：1.8 GHz
  • 电流 - 输入偏置：-
  • 电压 - 输入补偿：900 μV
  • 电流 - 供电：20.5mA
  • 电流 - 输出/通道：105 mA
  • 电压 - 跨度（最小值）：3.3 V
  • 电压 - 跨度（最大值）：5.25 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：8-WFDFN 裸露焊盘
  • 供应商器件封装：8-WSON（2x2）

产品特性

  • 高单位增益带宽：1.8GHz
  • 增益带宽积：900MHz
  • 超低偏置电流 MOSFET 输入：10pA
  • 低输入电压噪声：3.3nV/√Hz
  • 压摆率：1150V/µs
  • 低输入电容： 共模：0.6pF差动：0.2pF
  • 共模：0.6pF
  • 差动：0.2pF
  • 宽输入共模范围：与正电源相差 1.4V包括负电源
  • 与正电源相差 1.4V
  • 包括负电源
  • TIA 配置下的输出摆幅为 2.5VPP
  • 电源电压范围：3.3V 至 5.25V
  • 静态电流：20.5mA
  • 封装：8 引脚 WSON
  • 温度范围：–40 至 +125°C

产品概述

OPA859 是一款具有 CMOS 输入的宽带低噪声运算放大器，适用于宽带跨阻和电压放大器 应用。将该器件配置为跨阻放大器 (TIA) 时，0.9GHz 增益带宽积 (GBWP) 能够在低电容光电二极管应用中实现高闭环 带宽。下图展示了在将 OPA859 设置为 TIA 时该放大器的带宽和噪声性能与光电二极管电容的函数关系。计算总噪声时的带宽范围为从直流到左轴上计算得出的频率 f。OPA859 封装具有一个反馈引脚 (FB)，可简化输入和输出之间的反馈网络连接。 OPA859 经过优化，可在光学飞行时间 (ToF) 系统中运行，在该系统中 OPA859 与时数转换器（如 TDC7201）配合使用。可在具有差分输出放大器（如 THS4541 或 LMH5401）的高分辨率激光雷达系统中使用 OPA859 来驱动高速模数转换器 (ADC)。
查看全部

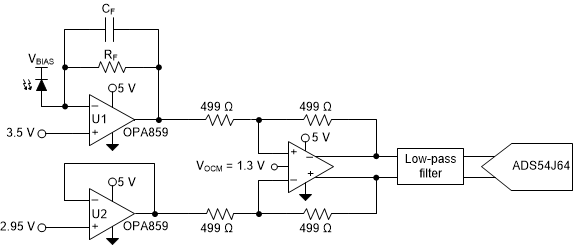

OPA859IDSGR 电路图

OPA859IDSGR 电路图

OPA859IDSGR 电路图
