产品简介:低功耗精密 105MHz 电压反馈运算放大器

查看详情

OPA837IDBVR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

OPA837IDBVR 中文资料属性参数

  • 现有数量:0现货查看交期
  • 价格:1 : ¥20.91000剪切带(CT)3,000 : ¥10.61312卷带(TR)
  • 系列:-
  • 包装:卷带(TR)剪切带(CT)? 得捷定制卷带
  • 产品状态:在售
  • 放大器类型:电压反馈
  • 电路数:1
  • 输出类型:满摆幅
  • 压摆率:105V/μs
  • 增益带宽积:50 MHz
  • -3db 带宽:-
  • 电流 - 输入偏置:340 nA
  • 电压 - 输入补偿:30 μV
  • 电流 - 供电:592μA
  • 电流 - 输出/通道:-
  • 电压 - 跨度(最小值):2.7 V
  • 电压 - 跨度(最大值):5.4 V
  • 工作温度:-40°C ~ 125°C
  • 安装类型:表面贴装型
  • 封装/外壳:SOT-23-6
  • 供应商器件封装:SOT-23-6

产品特性

  • 带宽:105MHz (AV = 1V/V)
  • 极低(修整后)的电源电流:600µA
  • 增益带宽积:50MHz
  • 压摆率:105V/µs
  • 负轨输入,轨至轨输出
  • 单电源工作电压范围:2.7V 至 5.4V
  • 25°C 下的输入偏移电压:±130µV(最大值)
  • 输入偏移电压漂移(DCK 封装):< ±1.6µV/°C(最大值)
  • 输入电压噪声:4.7nV/√Hz (> 100Hz)
  • HD2:-120dBc(2VPP、100kHz 时)
  • HD3:-145dBc(2VPP、100kHz 时)
  • 稳定时间:35ns,0.5V 阶跃到 0.1%
  • 5-µA 关断电流,并且能够从关断快速恢复(针对功率调节 应用)

产品概述

OPA837 和 OPA2837 是单通道和双通道单位增益稳定电压反馈放大器,与其他精密运算放大器相比能够提供较高的 MHz/mW 带宽。这两款 3.0mW 器件每通道仅消耗 600µA(通过单个 5V 电源),能够以 1V/V 的增益提供 105MHz 带宽。±130µV(最大值)的极低修整失调电压可提供典型值 (±1σ) 为 ±0.4µV/°C 的温漂。OPAx837 理论上非常适合单端逐次逼近型寄存器 (SAR) 模数转换器 (ADC) 驱动 应用,能够针对 3mW 静态功率提供一种较低的输入点噪声级别 (4.7nV/√Hz)。极高的 50MHz 增益带宽积可针对高频率提供低输出阻抗,这是在 SAR ADC 驱动器应用中提供快速充电电流 所必需的。该低动态输出阻抗还适用于采用精密 ADC 的 基准 缓冲器应用。单通道 OPA837 采用 6 引脚 SOT-23 封装(包括电源关断特性)和 5 引脚 SC70 封装,而双通道 OPA2837 则采用 8 引脚 VSSOP 封装和 10 引脚 WQFN 封装。OPAx837 具有 –40°C 至 +125°C 的宽额定运行温度范围。

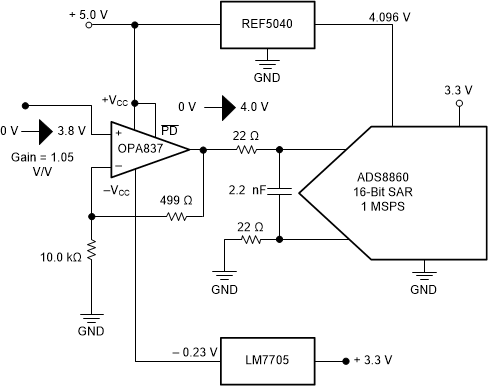

OPA837IDBVR 电路图

OPA837IDBVR 电路图

OPA837IDBVR 电路图
