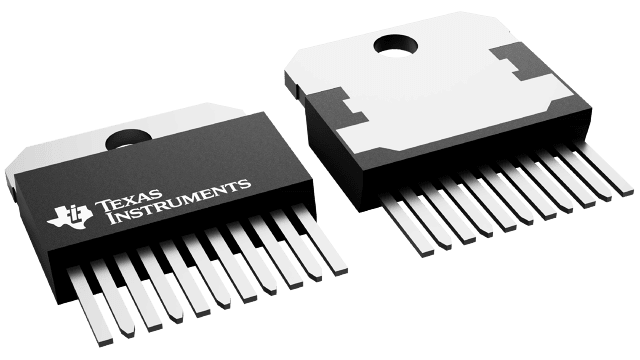

OPA549MKVC

Texas Instruments Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 封装：TO-220-11，电源组
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：托盘
  • 参考价格：$30.6

更新日期：2024-04-01

OPA549MKVC

Texas Instruments Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps

产品简介：高电压、大电流运算放大器

查看详情
  • 封装：TO-220-11，电源组
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：托盘
  • 参考价格：$30.6

OPA549MKVC 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

OPA549MKVC 中文资料属性参数

  • 标准包装：25
  • 类别：集成电路 (IC)
  • 家庭：Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 系列：-
  • 放大器类型：功率
  • 电路数：1
  • 输出类型：-
  • 转换速率：9 V/µs
  • 增益带宽积：900kHz
  • -3db带宽：-
  • 电流 - 输入偏压：100nA
  • 电压 - 输入偏移：1000µV
  • 电流 - 电源：26mA
  • 电流 - 输出 / 通道：10A
  • 电压 - 电源，单路/双路(±)：8 V ~ 60 V，±4 V ~ 30 V
  • 工作温度：-55°C ~ 125°C
  • 安装类型：通孔
  • 封装/外壳：TO-220-11，电源组
  • 供应商设备封装：11-电源组
  • 包装：托盘

产品特性

  • 高输出电流：8A 持续电流 10A 峰值电流
  • 8A 持续电流
  • 10A 峰值电流
  • 宽电源电压范围：单电源：8 V至 60V 双电源：±4V 至 ±30V
  • 单电源：8 V至 60V
  • 双电源：±4V 至 ±30V
  • 宽输出电压摆幅
  • 受到完全保护：过热保护 可调电流
  • 过热保护
  • 可调电流
  • 输出禁用控制
  • 热关断指示器
  • 高转换率：9V/µs
  • 控制基准引脚
  • 11 引线功率封装

产品概述

OPA549 是一款低成本、高压大电流运算放大器，此放大器非常适合于驱动多种负载。 这个激光微调的单片集成电路提供出色的低电平信号精度和高输出电压和电流。为了实现设计灵活性，OPA549 可由单电源或者双电源供电。 输入共模的扩展范围低于负电源。OPA549 在过热情况下和电流过载时受到内部保护。 此外，OPA549 提供一个精准的、用户可选择的限流。 与其它使用一个与输出电流路径串联的功率电阻器的设计不同，OPA549 间接的感应负载。 这样允许使用一个电阻器或者电势计在 0A 至 10A 间对限流进行调节，或者使用一个电压输出或电流输出模数转换器 (DAC) 来进行数控。使能/状态 (E/S) 引脚提供了两个功能。 对于它的监控可被用来确定器件是否处于热关断状态，它还可以被强制为低电平以禁用输出级并且有效地断开负载。OPA549 采用 11 引线功率封装。 它的铜质拉环可以很容易地安装到散热片上，这样可实现出色的散热性能。 额定运行温度范围为 -55°C 至 + 125°C。
查看全部

OPA549MKVC 数据手册

数据手册 说明 数量 操作
OPA549MKVC

Power Amplifier 1 Circuit 11-Power Package

 23页,498K 查看
