OPA521IRGWR

Texas Instruments 仪器，运算放大器，缓冲器

更新日期：2024-04-01

OPA521IRGWR

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：2.5A 窄带线路驱动器

查看详情

OPA521IRGWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

OPA521IRGWR 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：3,000 : ￥13.77321卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 放大器类型：差分
  • 电路数：1
  • 输出类型：差分
  • 压摆率：75V/μs
  • 增益带宽积：3.82 MHz
  • -3db 带宽：-
  • 电流 - 输入偏置：-
  • 电压 - 输入补偿：-
  • 电流 - 供电：78mA
  • 电流 - 输出/通道：2.5 A
  • 电压 - 跨度（最小值）：7 V
  • 电压 - 跨度（最大值）：24 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：20-VQFN 裸露焊盘
  • 供应商器件封装：20-VQFN（5x5）

产品特性

  • 支持：CENELEC 频带 A、B、C、DARIB STD-T84、FCCFSK、SFSK 和 NB-OFDM
  • CENELEC 频带 A、B、C、D
  • ARIB STD-T84、FCC
  • FSK、SFSK 和 NB-OFDM
  • 符合：EN50065-1、-2、-3、-7FCC 第 15 部分ARIB STD-T84
  • EN50065-1、-2、-3、-7
  • FCC 第 15 部分
  • ARIB STD-T84
  • 标准：G3、PRIME、P1901.2、ITU-G.hnem
  • G3、PRIME、P1901.2、ITU-G.hnem
  • 具有集成式热保护和过流保护功能的线路驱动器
  • 引脚可选静态电流消耗：待机模式时电流为 58 µA（典型值） CENELEC 频带 A、B、C、D 的电流为 51mA（典型值）FCC、ARIB STD-T84 的电流为 78mA（典型值）
  • 待机模式时电流为 58 µA（典型值）
  • CENELEC 频带 A、B、C、D 的电流为 51mA（典型值）
  • FCC、ARIB STD-T84 的电流为 78mA（典型值）
  • 封装：5mm × 5mm 20 引脚 VQFN
  • 工作结温范围：TA = –40°C 至 +125°C

产品概述

OPA521 是一种线路驱动器功率放大器，符合 CENELEC 频带 A、B、C、D 和 ARIB STD-T84、FCC 第 15 部分的电力线通信 (PLC) 传导发射要求。此器件在高电流、低阻抗且具有无功负载的线路上最高可提供 2.5A 电流。OPA521 具备优化的内部保护结构，因此它只需极少的外部保护组件，实现具有经济效益且节省空间的系统。OPA521 带宽为 3.8MHz，可提供 –7V/V 的闭环增益。此单片集成型电路为电源线通信应用提供 高可靠性。OPA521 线路驱动器由 7V 至 24V 电压的单电源供电。在典型负载电流情况下（IOUT = 2.5A，最大值），宽输出摆幅能够以 24V 的标称电源电压提供 10VPP 电压。此器件具有过热和短路保护。故障检测标志显示电流和热限值。提供有一个关断引脚，利用该引脚可将器件置于低功耗状态，消耗电流为 58µA（典型值）。OPA521 可提供表面贴装式 5mm × 5mm 20 引脚 VQFN (RGW) 封装。此器件可在 -40°C 至 +125°C 的扩展工业结温范围内正常运行。
查看全部

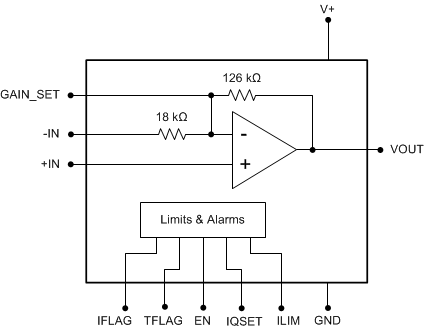

OPA521IRGWR 电路图

OPA521IRGWR 电路图

OPA521IRGWR 电路图
