OPA462IDDAR

Texas Instruments 仪器，运算放大器，缓冲器

更新日期：2024-04-01

OPA462IDDAR

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：180V、高带宽 (6.5MHz)、高压摆率 (25V/μs)、单位增益稳定运算放大器

查看详情

OPA462IDDAR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

OPA462IDDAR 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：2,500 : ￥107.97955卷带（TR）
  • 系列：-
  • 包装：卷带（TR）
  • 产品状态：在售
  • 放大器类型：通用
  • 电路数：1
  • 输出类型：-
  • 压摆率：25V/μs
  • 增益带宽积：6.5 MHz
  • -3db 带宽：800 kHz
  • 电流 - 输入偏置：30 μA
  • 电压 - 输入补偿：200 μV
  • 电流 - 供电：3.2mA
  • 电流 - 输出/通道：30 mA
  • 电压 - 跨度（最小值）：12 V
  • 电压 - 跨度（最大值）：180 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装型
  • 封装/外壳：8-PowerSOIC（0.154"，3.90mm 宽）
  • 供应商器件封装：8-SO-PowerPad

产品特性

  • 宽电源电压范围： ±6V (12V) 至 ±90V (180V)
  • 高输出负载驱动：IO ±45mA
  • 电流限制保护
  • 过热保护
  • 状态标志
  • 独立输出禁用
  • 增益带宽：6.5MHz
  • 压摆率：32V/µs
  • 宽温度范围：-40°C 至 +85°C
  • 8 引脚 HSOIC (SO PowerPAD™) 封装

产品概述

OPA462 是一款高电压 (180V) 和高电流驱动 (45mA) 的运算放大器。该器件的特点是单位增益稳定，且具有 6.5MHz 增益带宽积。OPA462 在过热条件下以及电流过载时会受到内部保护。该器件完全可以在 ±6V 至 ±90V 的宽电源电压范围内工作或者由 12V 至 180V 的单电源供电工作。状态标志是漏极开路输出，使该器件可以将标准低压逻辑电路作为基准。该高电压运算放大器具有出色的精度与宽输出摆幅，而且不存在相似运算放大器中会出现的反相问题。可以通过启用/禁用 (E/D) 引脚来禁用输出。E/D 引脚具有公共回路引脚，可轻松与低压逻辑电路连接。此类禁用可在不干扰输入信号路径的情况下实现，不仅省电，还能保护负载。OPA462 采用小型暴露金属焊盘封装，在工业温度范围（–40°C 至 +85°C）内能够散热。
查看全部

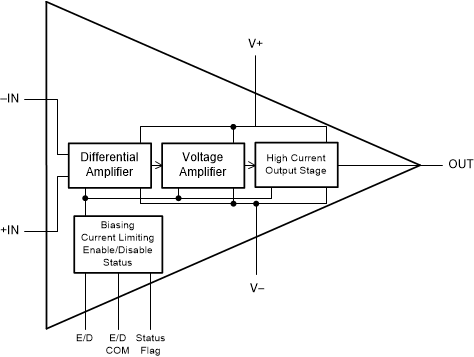

OPA462IDDAR 电路图

OPA462IDDAR 电路图

OPA462IDDAR 电路图
