OPA4354AQPWRQ1

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：汽车类 250MHz 轨到轨 I/O CMOS 四路运算放大器

查看详情

OPA4354AQPWRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

OPA4354AQPWRQ1 中文资料属性参数

  • 现有数量：2,000现货10,000Factory
  • 价格：1 : ￥44.28000剪切带（CT）2,000 : ￥25.06604卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 放大器类型：CMOS
  • 电路数：4
  • 输出类型：满摆幅
  • 压摆率：150V/μs
  • 增益带宽积：250 MHz
  • -3db 带宽：250 MHz
  • 电流 - 输入偏置：3 pA
  • 电压 - 输入补偿：2 mV
  • 电流 - 供电：4.9mA（x4 通道）
  • 电流 - 输出/通道：50 mA
  • 电压 - 跨度（最小值）：2.5 V
  • 电压 - 跨度（最大值）：5.5 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：14-TSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：14-TSSOP

产品特性

  • 符合汽车类应用的 要求
  • 具有符合 AEC Q100 标准的下列结果： 器件温度等级：环境运行温度范围为 -40°C 至 +125°C 器件 HBM ESD 分类等级 2器件 CDM ESD 分类等级： OPA354A-Q1 和 OPA2354A-Q1 为 C6OPA4354-Q1 为 C3
  • 器件温度等级：环境运行温度范围为 -40°C 至 +125°C
  • 器件 HBM ESD 分类等级 2
  • 器件 CDM ESD 分类等级： OPA354A-Q1 和 OPA2354A-Q1 为 C6OPA4354-Q1 为 C3
  • OPA354A-Q1 和 OPA2354A-Q1 为 C6
  • OPA4354-Q1 为 C3
  • 单位增益带宽：250MHz
  • 高带宽：100MHz GBW 产品
  • 高压摆率：150V/µs
  • 低噪声：6.5nV/√Hz
  • 轨至轨 I/O
  • 高输出电流：> 100mA
  • 出色的视频性能 差动增益误差：0.02% 差动相位误差：0.09° 0.1dB 增益平坦度：40MHz
  • 差动增益误差：0.02%
  • 差动相位误差：0.09°
  • 0.1dB 增益平坦度：40MHz
  • 低输入偏置电流：3pA
  • 静态电流：4.9mA
  • 热关断
  • 电源范围：2.5V 至 5.5V

产品概述

OPAx354-Q1 系列高速电压反馈 CMOS 运算放大器专为视频应用和其他需要宽带宽的 应用 而设计。这些器件具有单位增益稳定性，可以驱动大型输出电流。差分增益为 0.02%，而差分相位为 0.09°。静态电流仅为每通道 4.9mA。OPAx354-Q1 系列运算放大器针对低至 2.5V (±1.25V) 和高达 5.5V (±2.75V) 的单电源或双电源供电运行进行了优化。共模输入范围超出电源供电范围。电源轨的输出摆幅在 100mV 以内，从而支持宽动态范围。单电源版本 (OPA354A-Q1) 可提供微型 SOT–23-5 (DBV) 封装。双电源版本 (OPA2354A-Q1) 可提供微型 VSSOP-8 (DGK) 封装并 采用 完全独立的电路，可将串扰降到最低并彻底消除相互干扰。双电源版本 (OPA4354-Q1) 可提供 TSSOP-14 (PW) 封装。该器件的规格支持在 –40°C 至 +125°C 的汽车温度范围内运行。
查看全部

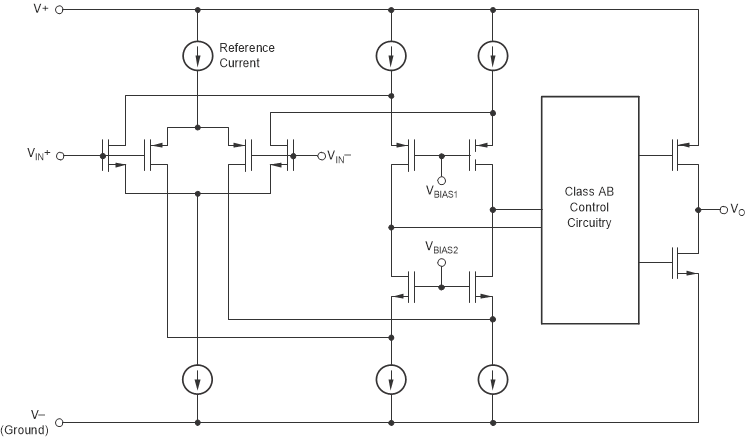

OPA4354AQPWRQ1 电路图

OPA4354AQPWRQ1 电路图

OPA4354AQPWRQ1 电路图
