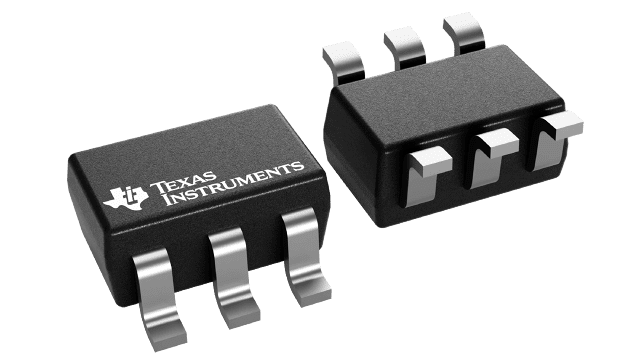

OPA361AQDCKRQ1

Texas Instruments 线性 - 放大器 - 视频放大器和频缓冲器
  • 封装：6-TSSOP，SC-88，SOT-363
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.6355-$1.48

更新日期：2024-04-01

OPA361AQDCKRQ1

Texas Instruments 线性 - 放大器 - 视频放大器和频缓冲器

产品简介：符合 AEC-Q100 1 级标准、具有内部增益和滤波器的汽车类 3V 视频放大器

查看详情
  • 封装：6-TSSOP，SC-88，SOT-363
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.6355-$1.48

OPA361AQDCKRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

OPA361AQDCKRQ1 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：线性 - 放大器 - 视频放大器和频缓冲器
  • 系列：-
  • 应用：通用
  • 输出类型：满摆幅
  • 电路数：1
  • -3db带宽：9MHz
  • 转换速率：-
  • 电流 - 电源：5.3mA
  • 电流 - 输出 / 通道：80mA
  • 电压 - 电源，单路/双路(±)：2.5 V ~ 3.3 V
  • 安装类型：表面贴装
  • 封装/外壳：6-TSSOP，SC-88，SOT-363
  • 供应商设备封装：SC-70-6
  • 包装：®
  • 其它名称：296-28412-6

产品特性

  • 符合汽车应用要求
  • 出色的视频性能
  • 内部增益：5.2V/V
  • 支持电视检测
  • 与 OMAP242x 及达芬奇 (DAVINCI™) 处理器兼容
  • 2 极重建滤波器
  • 输入范围包括接地DC 耦合输入
  • DC 耦合输入
  • 集成型电平转换器DC 耦合输出(1) 无需输出电容器
  • DC 耦合输出(1)
  • 无需输出电容器
  • 轨至轨输出
  • 低静态电流：5.3mA
  • 关断电流：1.5µA
  • 单电源：2.5 V 至 3.3 V
  • SC70-6 封装：2.0 毫米 × 2.1 毫米
  • 符合 RoHS 标准内部电路系统可避免输出饱和，即便是输入视频信号提供 0 V 同步脉冲幅度也是如此。

产品概述

OPA361-Q1 高速放大器针对 3 V 便携式视频应用进行了优化。 它经过精心设计，与德州仪器 (TI) OMAP2420 及达芬奇处理器或支持 0.5 VPP 视频输出的其它应用处理器中嵌入的视频编码器兼容。 输入共模范围涵盖 GND，这使视频数模转换器 (DAC) 能够与 OPA361-Q1 实现 DC 耦合。 电视检测特性可通过协助实现视频传输的自动启动／停止来大幅简化最终用户接口。5mV 内的 GND 输出摆幅，250mV v+ 支持标准反向端接负载 (150Ω)。 内部电平转换可防止输出出现 0V 输出饱和，从而可在通用视频电路中防止同步脉冲削波。 因此，OPA361-Q1 是 DC 耦合视频负载的理想选择。OPA361-Q1 高度集成内部增益设置电阻器 (G = 5.2V/V) 与 2 极视频 DAC 重建滤波器，针对空间狭小的应用进行了优化。在关断模式下，静态电流可降至 1.5µA 以下，从而可显著降低功耗，延长电池使用寿命。OPA361-Q1 采用微小型 2 毫米 × 2.1 毫米 SC70-6 封装。
查看全部
