OPA355QDBVRQ1

Texas Instruments 仪器，运算放大器，缓冲器

更新日期：2024-04-01

OPA355QDBVRQ1

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：汽车 2.5V；200MHz GBW；具有关断状态的 CMOS 单路运算放大器

查看详情

OPA355QDBVRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

OPA355QDBVRQ1 中文资料属性参数

  • 现有数量：11,556现货9,000Factory
  • 价格：1 : ￥22.66000剪切带（CT）3,000 : ￥12.80729卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 放大器类型：CMOS
  • 电路数：1
  • 输出类型：满摆幅
  • 压摆率：360V/μs
  • 增益带宽积：200 MHz
  • -3db 带宽：450 MHz
  • 电流 - 输入偏置：3 pA
  • 电压 - 输入补偿：2 mV
  • 电流 - 供电：8.3mA
  • 电流 - 输出/通道：100 mA
  • 电压 - 跨度（最小值）：2.7 V
  • 电压 - 跨度（最大值）：5.5 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：SOT-23-6
  • 供应商器件封装：SOT-23-6

产品特性

  • 符合汽车类应用的 要求
  • 具有符合 AEC-Q100 标准的下列特性器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围器件 HBM ESD 分类等级 2器件 CDM ESD 分类等级 C4B
  • 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围
  • 器件 HBM ESD 分类等级 2
  • 器件 CDM ESD 分类等级 C4B
  • 单位增益带宽：450MHz
  • 宽带宽：200MHz GBW
  • 高转换率：360V/µs
  • 低噪声：5.8 nV/√Hz
  • 出色的视频性能：差分增益：0.02% 差分相位：0.05° (0.1dB)增益平坦度：75MHz
  • 差分增益：0.02%
  • 差分相位：0.05° (0.1dB)
  • 增益平坦度：75MHz
  • 输入范围包括接地
  • 轨至轨输出（在 100mV 以内）
  • 低输入偏置电流：3pA
  • 低关断电流：3.4µA
  • 启用和禁用时间：100ns 和 30ns
  • 热关断
  • 单电源工作电压范围：2.5V 至 5.5V
  • MicroSIZE 封装

产品概述

OPA355-Q1 器件是一款高速电压反馈 CMOS 运算放大器，专为需要宽带宽的 应用 而设计。OPA355-Q1 器件单位增益稳定并且可驱动大输出电流。此外，OPA355-Q1 器件具有一个数字关断（使能）功能。这个特性在空闲期间提供节电功能，并将输出置于高阻抗状态，以支持输出复用。差分增益为 0.02%，而差分相位为 0.05°。每通道的静态电流为 8.3mA。OPA355-Q1 针对低至 2.5V (±1.25V) 和高达 5.5V (±2.75V) 的单电源或双电源供电运行进行了优化。针对 OPA355-Q1 器件的共模输入范围扩展至低于接地电压 100mV 以下和高达 V+ 以上 1.5V。电源轨的输出摆幅在 100mV 以内，从而支持宽动态范围。OPA355-Q1 器件采用单 SOT-23-6 封装，具有 –40°C 至 +125°C 的扩展温度范围。
查看全部

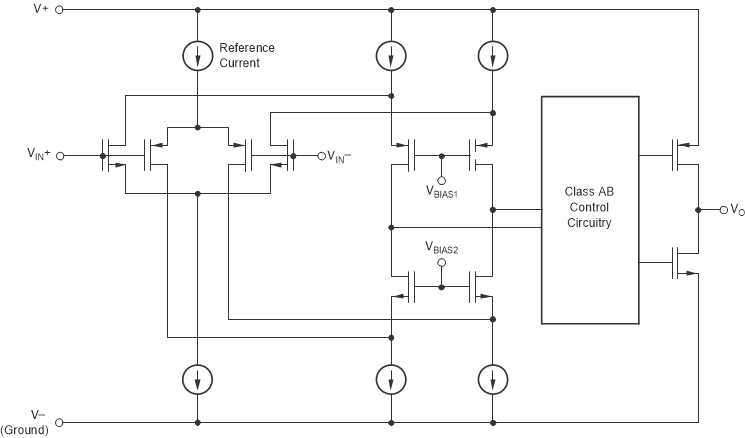

OPA355QDBVRQ1 电路图

OPA355QDBVRQ1 电路图

OPA355QDBVRQ1 电路图
