- 参考价格：￥11.11-￥9.94
更新日期：2024-04-01
产品简介：具有关断状态的 2.5V、200MHz、GBW CMOS 单路运算放大器
查看详情- 参考价格：￥11.11-￥9.94
OPA355NA/250G4 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TexasInstruments
-
SOT-23-6
18+ -
400
-
上海市
-
-
-
只做原装正品假一赔十为客户做到零风险
OPA355NA/250G4 中文资料属性参数
- 制造商：Texas Instruments
- 产品种类：高速运算放大器
- 通道数量：1 Channel
- 电压增益 dB：92 dB
- 输入补偿电压：9 mV
- 转换速度：360 V/us
- 工作电源电压：5.5 V
- 电源电流：11 mA
- 最大工作温度：+ 125 C
- 安装风格：SMD/SMT
- 封装 / 箱体：SOT-23-6
- 封装：Reel
- 共模抑制比（最小值）：66 dB
- 最小工作温度：- 40 C
- 工厂包装数量：250
- Supply Voltage - Max：5.5 V
- Supply Voltage - Min：2.7 V
产品特性
- 单位增益带宽：450MHz
- 宽带宽：200MHz GBW
- 低噪声：5.8nV/√Hz
- 出色的视频性能 差分增益：0.02% 差分相位：0.05°0.1dB 增益平坦度：75MHz
- 差分增益：0.02%
- 差分相位：0.05°
- 0.1dB 增益平坦度：75MHz
- 输入范围包括接地
- 轨至轨输出（在 100mV 以内）
- 低输入偏置电流：3pA
- 低关断电流：3.4µA
- 启用和禁用时间：100ns 和 30ns
- 热关断
- 单电源工作电压范围：2.5V 至 5.5V
- MicroSIZE 封装
产品概述
OPA355 系列高速电压反馈 CMOS 运算放大器专为视频应用和其他需要宽带宽的 应用 而设计。OPA355 系列器件具有单位增益稳定性，且可驱动大输出电流。此外，OPAx355 系列还具备数字关断（启用）功能。这个特性在空闲期间提供节电功能，并将输出置于高阻抗状态，以支持输出复用。差分增益为 0.02%，而差分相位为 0.05°。每通道的静态电流为 8.3mA。OPAx355 针对低至 2.5V (±1.25V) 和高达 5.5V (±2.75V) 的单电源或双电源供电运行进行了优化。OPAx355 系列器件的共模输入范围的下限可扩展至低于接地电压 100mV，上限可扩展至高于 V+ 1.5V。电源轨的输出摆幅在 100mV 以内，从而支持宽动态范围。OPAx355 系列提供单通道（SOT-23-6 和 SO-8）、双通道 (VSSOP-10) 和 三通道（TSSOP-14 和 SO-14）三种版本。多通道版本具有完全独立的电路，可将串扰降到最低并彻底消除相互干扰。所有封装的额定工作温度范围均为 –40°C 至 +125°C。

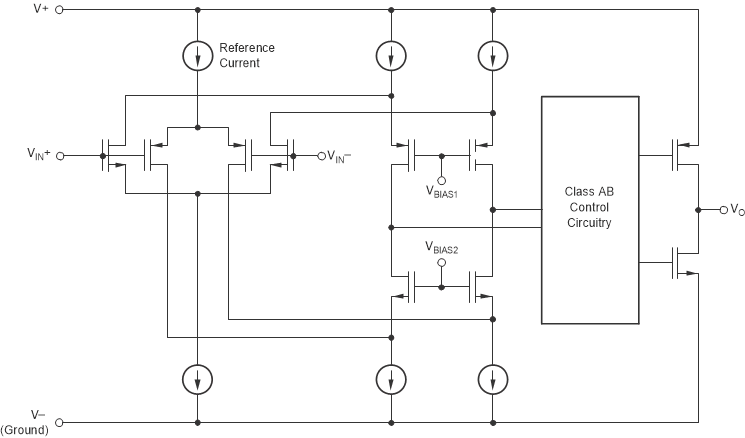

OPA355NA/250G4 电路图
OPA355NA/250G4 电路图
