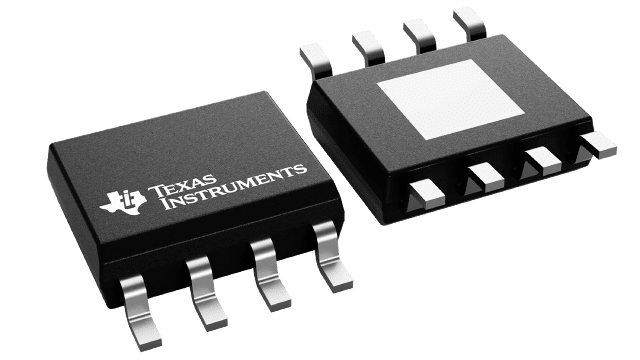

OPA354AIDDA

Texas Instruments 放大器 IC
  • 参考价格：￥11.11-￥9.94

更新日期：2024-04-01

OPA354AIDDA

Texas Instruments 放大器 IC

产品简介：250MHz、轨到轨 I/O、CMOS 单路运算放大器

查看详情
  • 参考价格：￥11.11-￥9.94

OPA354AIDDA 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

OPA354AIDDA 中文资料属性参数

  • 制造商：Texas Instruments
  • 产品种类：高速运算放大器
  • 通道数量：1 Channel
  • 电压增益 dB：110 dB
  • 输入补偿电压：8 mV
  • 转换速度：150 V/us
  • 工作电源电压：5.5 V
  • 电源电流：6 mA
  • 最大工作温度：+ 125 C
  • 安装风格：SMD/SMT
  • 封装 / 箱体：HSOP-8
  • 封装：Tube
  • 共模抑制比（最小值）：56 dB
  • 最小工作温度：- 40 C
  • 稳定时间：30 ns
  • 工厂包装数量：75
  • Supply Voltage - Max：5.5 V
  • Supply Voltage - Min：2.5 V

产品特性

  • 单位增益带宽：250MHz
  • 高带宽：100MHz GBW
  • 高压摆率：150V/µs
  • 低噪声：6.5nV√Hz
  • 轨至轨 I/O
  • 高输出电流：> 100mA
  • 出色的视频性能： 差分增益：0.02%，差分相位：0.09° 0.1dB 增益平坦度：40MHz
  • 差分增益：0.02%，差分相位：0.09°
  • 0.1dB 增益平坦度：40MHz
  • 低输入偏置电流：3pA
  • 静态电流：4.9mA
  • 热关断
  • 电源范围：2.5V 至 5.5V
  • MicroSIZE 和 PowerPAD™封装

产品概述

OPAx354 系列高速电压反馈 CMOS 运算放大器专为视频应用和其他需要宽带宽的 应用 而设计。这些器件单位增益稳定，可以输出大电流。差分增益为 0.02%，而差分相位为 0.09°。静态电流仅为每通道 4.9mA。OPAx354 系列运算放大器针对低至 2.5V (±1.25V) 和高达 5.5V (±2.75V) 的单电源或双电源供电运行进行了优化。共模输入范围超出电源供电范围。电源轨的输出摆幅在 100mV 以内，从而支持宽动态范围。对于需要 100mA 完全连续输出电流的 应用， 可使用单通道和双通道 8 引脚 HSOP PowerPAD 版本。单通道版本 (OPA354) 采用微型 5 引脚 SOT-23 和 8 引脚 HSOP PowerPAD 封装。双通道版本 (OPA2354) 采用微型 8 引脚 VSSOP 和 8 引脚 HSOP PowerPAD 封装。四通道版本 (OPA4354) 采用 14 引脚 TSSOP 和 14 引脚 SOIC 封装。多通道版本 采用 完全独立的电路，可将串扰降到最低并彻底消除相互干扰。全部 功能 的额定扩展工作温度范围为 –40°C 至 +125°C。
查看全部

OPA354AIDDA 数据手册

数据手册 说明 数量 操作
OPA354AIDDA

Voltage Feedback Amplifier 1 Circuit Rail-to-Rail 8-SO PowerPad

 44页,1.69M 查看

OPA354AIDDA 电路图

OPA354AIDDA 电路图

OPA354AIDDA 电路图
