OPA3355UA

Texas Instruments 线性 - 放大器 - 视频放大器和频缓冲器
  • 封装：14-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$2.475-$5.54

更新日期：2024-04-01

OPA3355UA

Texas Instruments 线性 - 放大器 - 视频放大器和频缓冲器

产品简介：具有关断状态的汽车类 2.5V、200MHz GBW、CMOS 三路运算放大器

查看详情
  • 封装：14-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$2.475-$5.54

OPA3355UA 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

OPA3355UA 中文资料属性参数

  • 产品培训模块：Medical ECG
  • 标准包装：50
  • 类别：集成电路 (IC)
  • 家庭：线性 - 放大器 - 视频放大器和频缓冲器
  • 系列：-
  • 应用：电压反馈
  • 输出类型：满摆幅
  • 电路数：3
  • -3db带宽：450MHz
  • 转换速率：360 V/µs
  • 电流 - 电源：8.3mA
  • 电流 - 输出 / 通道：100mA
  • 电压 - 电源，单路/双路(±)：2.5 V ~ 5.5 V，±1.25 V ~ 2.75 V
  • 安装类型：表面贴装
  • 封装/外壳：14-SOIC（0.154"，3.90mm 宽）
  • 供应商设备封装：14-SOIC
  • 包装：管件
  • 其它名称：296-11998-5296-11998-5-ND

产品特性

  • 单位增益带宽：450MHz
  • 宽带宽：200MHz GBW
  • 低噪声：5.8nV/√Hz
  • 出色的视频性能 差分增益：0.02% 差分相位：0.05°0.1dB 增益平坦度：75MHz
  • 差分增益：0.02%
  • 差分相位：0.05°
  • 0.1dB 增益平坦度：75MHz
  • 输入范围包括接地
  • 轨至轨输出（在 100mV 以内）
  • 低输入偏置电流：3pA
  • 低关断电流：3.4µA
  • 启用和禁用时间：100ns 和 30ns
  • 热关断
  • 单电源工作电压范围：2.5V 至 5.5V
  • MicroSIZE 封装

产品概述

OPA355 系列高速电压反馈 CMOS 运算放大器专为视频应用和其他需要宽带宽的 应用 而设计。OPA355 系列器件具有单位增益稳定性，且可驱动大输出电流。此外，OPAx355 系列还具备数字关断（启用）功能。这个特性在空闲期间提供节电功能，并将输出置于高阻抗状态，以支持输出复用。差分增益为 0.02%，而差分相位为 0.05°。每通道的静态电流为 8.3mA。OPAx355 针对低至 2.5V (±1.25V) 和高达 5.5V (±2.75V) 的单电源或双电源供电运行进行了优化。OPAx355 系列器件的共模输入范围的下限可扩展至低于接地电压 100mV，上限可扩展至高于 V+ 1.5V。电源轨的输出摆幅在 100mV 以内，从而支持宽动态范围。OPAx355 系列提供单通道（SOT-23-6 和 SO-8）、双通道 (VSSOP-10) 和 三通道（TSSOP-14 和 SO-14）三种版本。多通道版本具有完全独立的电路，可将串扰降到最低并彻底消除相互干扰。所有封装的额定工作温度范围均为 –40°C 至 +125°C。
查看全部

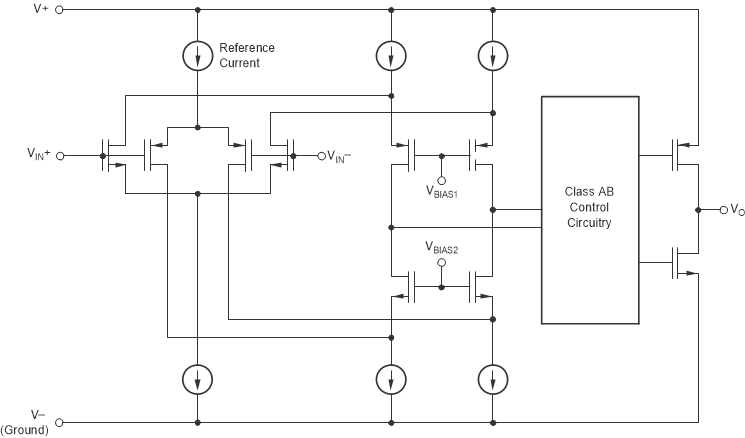

OPA3355UA 电路图

OPA3355UA 电路图

OPA3355UA 电路图
