OPA320AQDBVTQ1

Texas Instruments 仪器，运算放大器，缓冲器

更新日期：2024-04-01

OPA320AQDBVTQ1

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：通过汽车级认证的精密、零交叉、20MHz、0.9pA、Ib、RRIO、CMOS 运算放大器

查看详情

OPA320AQDBVTQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

OPA320AQDBVTQ1 中文资料属性参数

  • 现有数量：0现货7,500Factory查看交期
  • 价格：1 : ￥24.33000剪切带（CT）250 : ￥16.97208卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 放大器类型：通用
  • 电路数：1
  • 输出类型：满摆幅
  • 压摆率：10V/μs
  • 增益带宽积：20 MHz
  • -3db 带宽：-
  • 电流 - 输入偏置：0.2 pA
  • 电压 - 输入补偿：40 μV
  • 电流 - 供电：1.45mA
  • 电流 - 输出/通道：65 mA
  • 电压 - 跨度（最小值）：1.8 V
  • 电压 - 跨度（最大值）：5.5 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：SC-74A，SOT-753
  • 供应商器件封装：SOT-23-5

产品特性

  • 符合汽车应用 标准
  • 具有符合 AEC-Q100 标准的下列结果： 器件温度 1 级：–40°C 至 125°C 的环境工作温度范围器件 HBM ESD 分类等级 2器件 CDM ESD 分类等级 C4B
  • 器件温度 1 级：–40°C 至 125°C 的环境工作温度范围
  • 器件 HBM ESD 分类等级 2
  • 器件 CDM ESD 分类等级 C4B
  • 零交叉失真时的精度：低偏移电压：150µV（最大值）高共模抑制比 (CMRR)：114dB轨到轨 I/O
  • 低偏移电压：150µV（最大值）
  • 高共模抑制比 (CMRR)：114dB
  • 轨到轨 I/O
  • 低输入偏置电流：0.9pA（最大值）
  • 低噪声：10kHz 时为 7nV/√Hz
  • 高带宽：20MHz
  • 转换率：10V/µs
  • 静态电流：每通道 1.45mA
  • 单电源电压范围：1.8V 到 5.5V
  • 单位增益稳定
  • 小型超薄小外形尺寸 (VSSOP) 封装

产品概述

OPA320-Q1 和 OPA2320-Q1 (OPAx320-Q1) 器件是经过优化的新一代精密低压 CMOS 运算放大器 (op amps)，具有极低噪声和宽带宽。这些器件可在仅 1.45mA 的低静态电流下运行。OPAx320-Q1 非常适用于低功耗、单电源类 应用。低噪声 (7nV/√Hz) 和高速运行特性使这些器件同样非常适合驱动采样模数转换器 (ADC)。其他 应用 包括信号调节和传感器放大。OPAx320-Q1 具有零交叉失真的线性输入级，能够在整个输入范围内提供 114dB（典型值）的出色共模抑制比 (CMRR)。共模输入范围将正负电源电压分别扩展了 100mV。输出电压摆幅通常在 10mV 电源轨内。此外，OPAx320-Q1 还具有 1.8V 至 5.5V 的宽电源电压范围，而且在整个电源电压范围内的 PSRR 都极为出色 (106dB)。这些 特性 使得 OPAx320-Q1 适用于直接从电池运行， 而无需调节的 高精度、低功耗类应用。OPAx320-Q1 器件采用 8 引脚 VSSOP (DGK) 封装。
查看全部

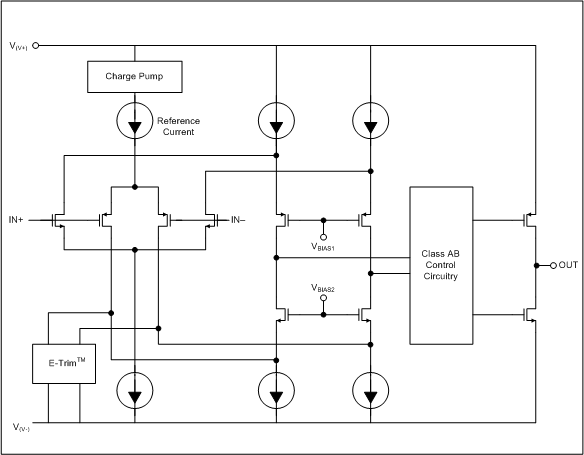

OPA320AQDBVTQ1 电路图

OPA320AQDBVTQ1 电路图

OPA320AQDBVTQ1 电路图
