OPA2836QDGKRQ1

Texas Instruments 仪器，运算放大器，缓冲器

更新日期：2024-04-01

OPA2836QDGKRQ1

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：汽车类双通道、极低功耗、轨到轨输出 VFB 运算放大器

查看详情

OPA2836QDGKRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

OPA2836QDGKRQ1 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：2,500 : ￥21.35741卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 放大器类型：电压反馈
  • 电路数：2
  • 输出类型：差分，满摆幅
  • 压摆率：560V/μs
  • 增益带宽积：118 MHz
  • -3db 带宽：205 MHz
  • 电流 - 输入偏置：650 nA
  • 电压 - 输入补偿：65 μV
  • 电流 - 供电：950μA（x2 通道）
  • 电流 - 输出/通道：50 mA
  • 电压 - 跨度（最小值）：2.5 V
  • 电压 - 跨度（最大值）：5.5 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）
  • 供应商器件封装：8-VSSOP

产品特性

  • 适用于汽车电子 应用
  • 具有符合 AEC-Q100 的下列结果： 器件温度 1 级：-40°C 至 125°C 的环境运行温度范围 器件人体放电模式 (HBM) 分类等级 2 器件组件充电模式 (CDM) 分类等级 C6
  • 器件温度 1 级：-40°C 至 125°C 的环境运行温度范围
  • 器件人体放电模式 (HBM) 分类等级 2
  • 器件组件充电模式 (CDM) 分类等级 C6
  • 低功耗：电源电压：2.5V 至 5.5V 静态电流：1mA（典型值） 掉电模式：0.5µA（典型值）
  • 电源电压：2.5V 至 5.5V
  • 静态电流：1mA（典型值）
  • 掉电模式：0.5µA（典型值）
  • 带宽：205MHz
  • 转换率：560V/μs
  • 上升时间：3ns (2VSTEP)
  • 稳定时间 (0.1%)：22ns (2 VSTEP)
  • 过驱恢复时间：60ns
  • 信噪比 (SNR)：在 1kHz (1VRMS) 时为 0.00013% (-117.6dBc)
  • 总谐波失真 (THD)：在 1kHz (1VRMS) 时为 0.00003% (-130dBc)

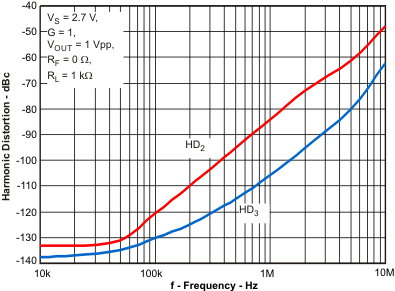

  • HD2、HD3：1MHz 下分别为 –85dBc、105dBc (2VPP)
  • 输入电压噪声：4.6nV/√Hz (f = 100kHz)
  • 输入偏移电压：65µV（最大值为 ±400µV）
  • 共模抑制比 (CMRR)：116dB
  • 输出驱动电流：50mA
  • RRO：轨到轨输出
  • 输入电压范围：-0.2V 至 +3.9V （5V 电源）
  • 低功耗信号调节
  • 音频模数转换器 (ADC) 输入缓冲器
  • 低功耗逐次逼近寄存器 (SAR) 和三角积分 (ΔΣ) ADC 驱动器
  • 便携式系统
  • 低功耗系统
  • 高密度系统

产品概述

OPA2836-Q1 器件是一款双通道超低功耗、轨到轨输出、负电源轨输入、电压反馈运算放大器，经过设计可由 2.5V 至 5.5V 范围内的单电源或者 ±1.25V 至 ±2.75V 范围内的双电源供电运行。该放大器每通道仅消耗 1mA 的电流，单位增益带宽为 205MHz，功耗性能比处于业内领先水平。OPA2836-Q1 器件 兼具 低功耗特性和出色的高频性能，并且可实现其他同类器件所无法达到的性能/功耗比，因此非常适合注重功耗方面的电池供电类便携式应用。OPA2836-Q1 在 –40°C 至 +125°C 的扩展级工业温度范围内额定运行。
查看全部

OPA2836QDGKRQ1 电路图

OPA2836QDGKRQ1 电路图

OPA2836QDGKRQ1 电路图
