OPA2673IRGVT

Texas Instruments Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 封装：16-VQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$4.009-$5.47

更新日期：2024-04-01

OPA2673IRGVT

Texas Instruments Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps

产品简介：具有主动脱机控制的双通道宽带高输出电流放大器和 PLC 线路驱动器

查看详情
  • 封装：16-VQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$4.009-$5.47

OPA2673IRGVT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

OPA2673IRGVT 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 系列：-
  • 放大器类型：电流反馈
  • 电路数：2
  • 输出类型：-
  • 转换速率：3000 V/µs
  • 增益带宽积：-
  • -3db带宽：600MHz
  • 电流 - 输入偏压：6µA
  • 电压 - 输入偏移：2000µV
  • 电流 - 电源：32mA
  • 电流 - 输出 / 通道：700mA
  • 电压 - 电源，单路/双路(±)：7 V ~ 13 V，±3.5 V ~ 6.5 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：16-VQFN 裸露焊盘
  • 供应商设备封装：16-VQFN-EP（4x4）
  • 包装：®
  • 其它名称：296-23525-6

产品特性

  • 宽带运行：340 MHz (G = 4 V/V)
  • 单位增益稳定： 600 MHz (G = 1 V/V)
  • 高输出电流： 700 mA
  • 发生 TDMA 事件时采用主动离线模式
  • 可调功耗模式： 满偏置模式：16.5 mA/通道 75% 偏置模式：12.5 mA/通道 50% 偏置模式：8.5 mA/通道 离线模式：2.4 mA/通道
  • 满偏置模式：16.5 mA/通道
  • 75% 偏置模式：12.5 mA/通道
  • 50% 偏置模式：8.5 mA/通道
  • 离线模式：2.4 mA/通道
  • 双极电源电压范围： ±3.5 V 至 6.5V
  • 单电源电压范围： 5.75 V 至 13V
  • 高压摆率：3500V/µs
  • 过热保护电路
  • 输出电流限制 (±1 A)

产品概述

OPA2673 提供电力线调制解调器驱动器和测试测量应用所需的高输出电流和低失真。 OPA2673 由 5.75 V to 13 V 的电源电压供电运行，消耗 16.5 mA/通道的低静态电流以提供非常高的 700 mA 输出电流。 OPA2673 通过 460 mA 指定的最小输出电流驱动（在 25°C 下）支持最苛刻的电力线调制解调器要求。该器件包括电源控制功能，以尽可能减少系统功耗。两条逻辑控制线实现了四种静态功率设置：全功率、75% 偏置功率、50% 偏置功率和具有主动离线控制功能的离线模式，在输出引脚上存在大信号时，也能提供高阻抗。 OPA2673 的两个通道可以作为单个运算放大器独立使用，也可以配置为差分输入到差分输出的高电流线路驱动器。
查看全部

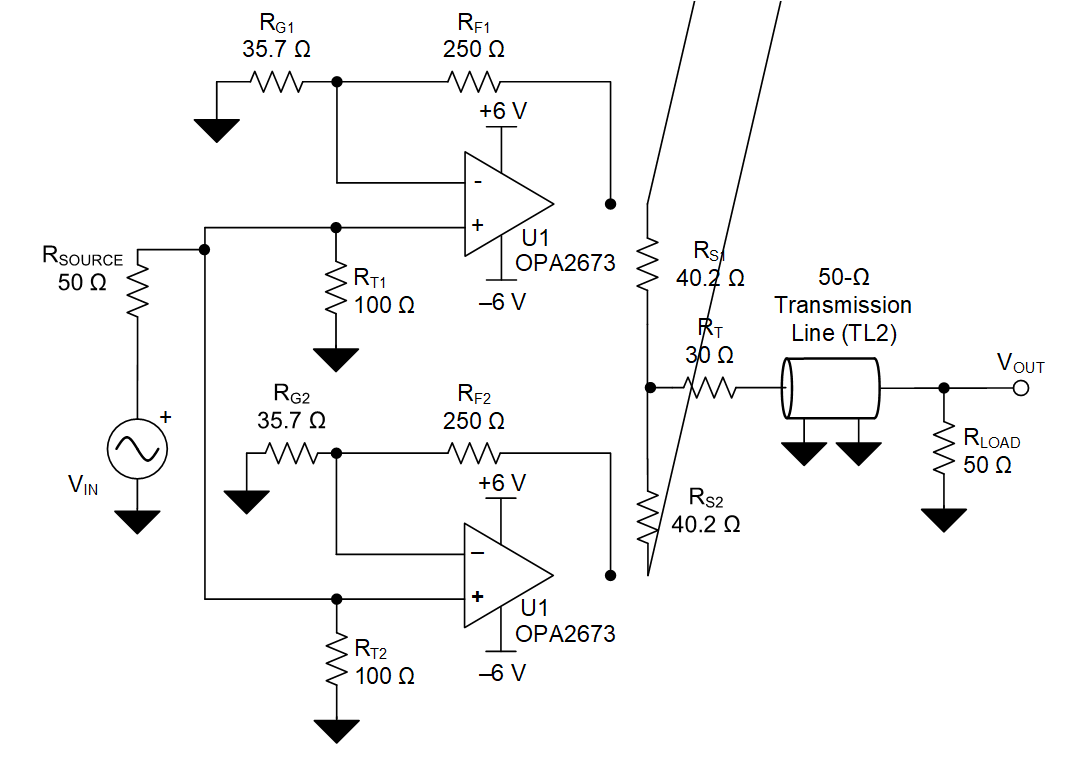

OPA2673IRGVT 电路图

OPA2673IRGVT 电路图

OPA2673IRGVT 电路图
