OPA2625IDGST

Texas Instruments 仪器，运算放大器，缓冲器

更新日期：2024-04-01

OPA2625IDGST

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：具有关断功能的高带宽、高精密、低 THD+N、16 位和 18 位 ADC 驱动器

查看详情

OPA2625IDGST 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

OPA2625IDGST 中文资料属性参数

  • 现有数量：0现货1,500Factory查看交期
  • 价格：1 : ￥38.00000剪切带（CT）250 : ￥26.50244卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 放大器类型：电压反馈
  • 电路数：2
  • 输出类型：满摆幅
  • 压摆率：115V/μs
  • 增益带宽积：120 MHz
  • -3db 带宽：-
  • 电流 - 输入偏置：2 μA
  • 电压 - 输入补偿：15 μV
  • 电流 - 供电：2mA（x2 通道）
  • 电流 - 输出/通道：120 mA
  • 电压 - 跨度（最小值）：2.7 V
  • 电压 - 跨度（最大值）：5.5 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：10-TFSOP，10-MSOP（0.118"，3.00mm 宽）
  • 供应商器件封装：10-VSSOP

产品特性

  • 高驱动模式：增益带宽 (GBW) (G = 100)：120MHz 转换率：115V/μs 4V 输出时的 16 位稳定时间： 280ns 低电压噪声：10kHz 时为 2.5nV/√Hz 低输出阻抗：1MHz 时为 1Ω 偏移电压：±100µV（最大值） 偏移电压漂移：±3µV/ºC（最大值） 低静态电流：2mA（典型值）
  • 增益带宽 (GBW) (G = 100)：120MHz
  • 转换率：115V/μs
  • 4V 输出时的 16 位稳定时间： 280ns
  • 低电压噪声：10kHz 时为 2.5nV/√Hz
  • 低输出阻抗：1MHz 时为 1Ω
  • 偏移电压：±100µV（最大值）
  • 偏移电压漂移：±3µV/ºC（最大值）
  • 低静态电流：2mA（典型值）
  • 低功耗模式：GBW：1MHz 低静态电流：270µA（典型值）
  • GBW：1MHz
  • 低静态电流：270µA（典型值）
  • 功率可扩展性 特性：可超快速地从低功耗模式切换至高驱动模式：170ns
  • 可超快速地从低功耗模式切换至高驱动模式：170ns
  • 高交流和直流精度：低失真：100kHz 时，HD2 为 –122dBc，HD3 为 –140dBc 输入共模范围包括负电源轨 轨到轨输出 宽额定温度范围：-40℃ 至 +125℃
  • 低失真：100kHz 时，HD2 为 –122dBc，HD3 为 –140dBc
  • 输入共模范围包括负电源轨
  • 轨到轨输出
  • 宽额定温度范围：-40℃ 至 +125℃
  • 精密逐次逼近寄存器 (SAR) ADC 驱动器
  • 精密电压基准缓冲器
  • 可编程逻辑控制器
  • 测试和测量设备
  • 功耗敏感型数据采集系统

产品概述

OPAx625 系列运算放大器是出色的 16 位和 18 位 SAR ADC 驱动器，具备高精度、低总谐波失真 (THD) 及低噪声等诸多优势，可提供一套独特的电源可扩展解决方案。该器件系列在额定工作条件下的 16 位稳定时间为 280ns，可提供真正的 16 位有效位数 (ENOB)。该系列器件具备高直流精度（偏移电压仅为 100µV）、120MHz 的宽增益带宽积以及 2.5nV/√Hz 的低宽带噪声，并且经优化可驱动高吞吐量、高分辨率的 SAR ADC，例如 ADS88xx 系列 SAR ADC。此 OPAx625 具有 两种工作模式：高驱动模式和低功耗模式。在创新型低功耗模式下，OPAx625 会跟踪输入信号，从而能够在 170ns 内以 16 位 ENOB 从低功耗模式切换至高驱动模式。OPAx625 系列采用 6 引脚小外形尺寸晶体管 (SOT) 封装和 10 引脚超薄小外形尺寸 (VSSOP) 封装，额定工作温度范围为 –40°C 至 +125℃。
查看全部

OPA2625IDGST 数据手册

数据手册 说明 数量 操作
OPA2625IDGST

General Purpose Amplifier 2 Circuit Rail-to-Rail 10-VSSOP

 46页,2.34M 查看

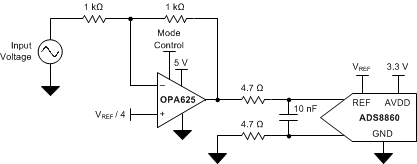

OPA2625IDGST 电路图

OPA2625IDGST 电路图

OPA2625IDGST 电路图
