OPA2376QDGKRQ1

Texas Instruments 仪器，运算放大器，缓冲器

更新日期：2024-04-01

OPA2376QDGKRQ1

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：低噪声、低静态电流精密运算放大器电子微调/交换

查看详情

OPA2376QDGKRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

OPA2376QDGKRQ1 中文资料属性参数

  • 现有数量：3,448现货
  • 价格：1 : ￥22.90000剪切带（CT）2,500 : ￥12.95039卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 放大器类型：通用
  • 电路数：2
  • 输出类型：差分，满摆幅
  • 压摆率：2V/μs
  • 增益带宽积：5.5 MHz
  • -3db 带宽：-
  • 电流 - 输入偏置：0.2 pA
  • 电压 - 输入补偿：5 μV
  • 电流 - 供电：760μA（x2 通道）
  • 电流 - 输出/通道：50 mA
  • 电压 - 跨度（最小值）：2.2 V
  • 电压 - 跨度（最大值）：5.5 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）
  • 供应商器件封装：8-VSSOP

产品特性

  • 符合面向汽车应用的 AEC-Q100 标准： 温度等级 1：–40°C 至 +125°C，TA
  • 温度等级 1：–40°C 至 +125°C，TA
  • 功能安全型 可提供用于功能安全系统设计的文档（OPA376-Q1 和 OPA2376-Q1）
  • 可提供用于功能安全系统设计的文档（OPA376-Q1 和 OPA2376-Q1）
  • 低噪声：1kHz 时为 7.5nV/√Hz
  • 0.1Hz 至 10Hz 噪声：0.8µVPP
  • 静态电流：760µA（典型值）
  • 低失调电压：5µV（典型值）
  • 增益带宽积：5.5MHz
  • 轨到轨输入和输出
  • 单电源供电
  • 电源电压：2.2V 至 5.5V
  • 节省空间的封装： SC70、SOT-23、VSSOP、TSSOP
  • SC70、SOT-23、VSSOP、TSSOP

产品概述

OPAx376-Q1 系列代表了新一代低噪声 e-trim™ 运算放大器，可提供出色的直流精度和交流性能。该器件具有轨到轨输出、低失调电压（最大值为 25µV）、低噪声 (7.5nV/√Hz)、950µA 的静态电流（最大值）和 5.5MHz 带宽，对于各类精密和便携式应用极具吸引力。此外，OPA376-Q1 拥有较宽的电源电压范围和出色的 PSRR，因此非常适合直接由电池供电而无需调节的应用。OPA376-Q1（单通道版本）采用 MicroSIZE SC70-5、SOT23-5 和 SOIC-8 封装。OPA2376-Q1（双通道）采用 SOIC-8 和 VSSOP-8 封装。OPA4376-Q1（四通道）采用 TSSOP-14 封装。所有器件版本的额定工作温度范围均为 -40°C 至 +125°C。
查看全部

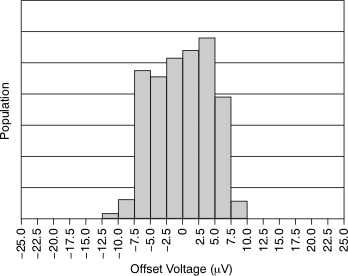

OPA2376QDGKRQ1 电路图

OPA2376QDGKRQ1 电路图

OPA2376QDGKRQ1 电路图
