OPA2363AIDGSR

Texas Instruments Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 封装：10-TFSOP，10-MSOP（0.118"，3.00mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.341-$2.87

更新日期：2024-04-01

OPA2363AIDGSR

Texas Instruments Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps

产品简介：具有关断功能的双路、5.5V、7MHz、RRIO 运算放大器

查看详情
  • 封装：10-TFSOP，10-MSOP（0.118"，3.00mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.341-$2.87

OPA2363AIDGSR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

OPA2363AIDGSR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 系列：-
  • 放大器类型：通用
  • 电路数：2
  • 输出类型：满摆幅
  • 转换速率：5 V/µs
  • 增益带宽积：7MHz
  • -3db带宽：-
  • 电流 - 输入偏压：1pA
  • 电压 - 输入偏移：1000µV
  • 电流 - 电源：1.1mA
  • 电流 - 输出 / 通道：85mA
  • 电压 - 电源，单路/双路(±)：1.8 V ~ 5.5 V，±0.9 V ~ 2.75 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：10-TFSOP，10-MSOP（0.118"，3.00mm 宽）
  • 供应商设备封装：10-MSOP
  • 包装：®
  • 其它名称：296-29412-6

产品特性

  • 1.8V 运行电压
  • 微型 封装
  • 带宽： 7MHz
  • CMRR：90dB（典型）
  • 压摆率：5V/µs
  • 低失调电压：500µV（最大值）
  • 静态电流：每个通道750µA（最大值）
  • 关断模式：每个通道小于 1µA

产品概述

OPA363 和 OPA364 系列是两款高性能 CMOS 运算放大器，针对超低电压单电源运行进行优化。这些微型低成本放大器设计用于在介于 1.8V (±0.9 V) 到 5.5V (±2.75V) 之间的单电源上运行。应用 包括在电池供电系统中的传感器放大和信号调节。OPAx363 和 OPA364 系列提供出色的 CMRR，而不存在与传统互补输入级关联的交叉。此特性可在驱动模数 (A/D) 转换器方面实现优异的性能，而不会降低微分线性和 THD。输入共模范围同时包括正负电源。电源轨的输出电压摆幅在 10mV 以内。OPA363 系列包括关断模式。在逻辑控制下，这些放大器可从正常运行状态切换到待机电流小于 1µA 的状态。单通道版本采用微型 5 引脚 SOT-23（6 引脚 SOT-23 用于关断模式）和 8 引脚 SOIC。双通道版本采用 8 引脚 VSSOP、10 引脚 VSSOP、16 引脚 UQFN 和 8 引脚 SOIC 封装。这四种封装都可应用 14 引脚 TSSOP 和 14 引脚 SOIC 封装。所有器件版本的额定工作温度范围均为 –40°C 至 +125°C。
查看全部

OPA2363AIDGSR 数据手册

数据手册 说明 数量 操作
OPA2363AIDGSR

1.8V, 7MHz, 90dB CMRR, SINGLE-SUPPLY, RAIL-TO-RAIL I/O OPERATIONAL AMPLIFIER

 17 Pages页,382K 查看

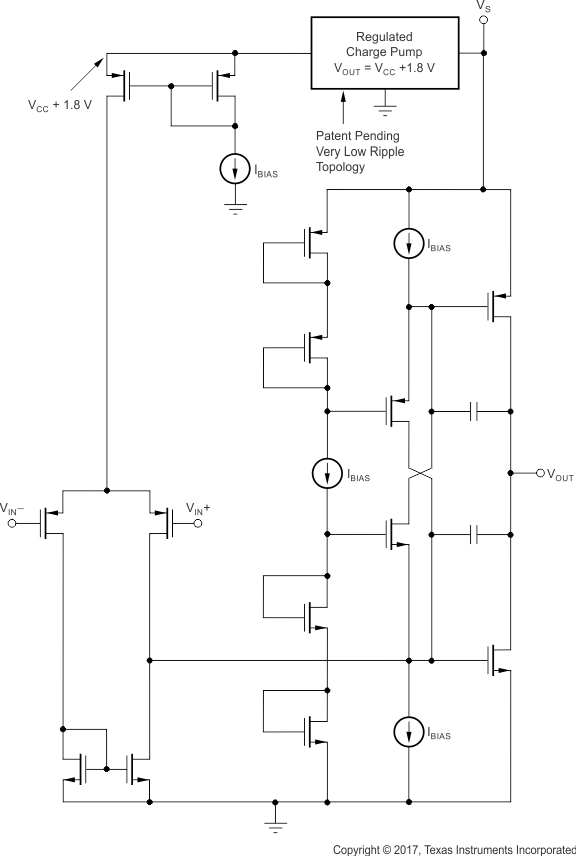

OPA2363AIDGSR 电路图

OPA2363AIDGSR 电路图

OPA2363AIDGSR 电路图
