OPA2354AQDGKRQ1

Texas Instruments Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 封装：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.872-$3.74

更新日期：2024-04-01

OPA2354AQDGKRQ1

Texas Instruments Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps

产品简介：汽车类 250MHz 轨到轨 I/O CMOS 双通道运算放大器

查看详情
  • 封装：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.872-$3.74

OPA2354AQDGKRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

OPA2354AQDGKRQ1 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 系列：-
  • 放大器类型：电压反馈
  • 电路数：2
  • 输出类型：满摆幅
  • 转换速率：150 V/µs
  • 增益带宽积：100MHz
  • -3db带宽：250MHz
  • 电流 - 输入偏压：3pA
  • 电压 - 输入偏移：2000µV
  • 电流 - 电源：4.9mA
  • 电流 - 输出 / 通道：100mA
  • 电压 - 电源，单路/双路(±)：2.5 V ~ 5.5 V，±1.25 V ~ 2.75 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）
  • 供应商设备封装：8-MSOP
  • 包装：®
  • 其它名称：296-25648-6

产品特性

  • 符合汽车类应用的 要求
  • 具有符合 AEC Q100 标准的下列结果： 器件温度等级：环境运行温度范围为 -40°C 至 +125°C 器件 HBM ESD 分类等级 2器件 CDM ESD 分类等级： OPA354A-Q1 和 OPA2354A-Q1 为 C6OPA4354-Q1 为 C3
  • 器件温度等级：环境运行温度范围为 -40°C 至 +125°C
  • 器件 HBM ESD 分类等级 2
  • 器件 CDM ESD 分类等级： OPA354A-Q1 和 OPA2354A-Q1 为 C6OPA4354-Q1 为 C3
  • OPA354A-Q1 和 OPA2354A-Q1 为 C6
  • OPA4354-Q1 为 C3
  • 单位增益带宽：250MHz
  • 高带宽：100MHz GBW 产品
  • 高压摆率：150V/µs
  • 低噪声：6.5nV/√Hz
  • 轨至轨 I/O
  • 高输出电流：> 100mA
  • 出色的视频性能 差动增益误差：0.02% 差动相位误差：0.09° 0.1dB 增益平坦度：40MHz
  • 差动增益误差：0.02%
  • 差动相位误差：0.09°
  • 0.1dB 增益平坦度：40MHz
  • 低输入偏置电流：3pA
  • 静态电流：4.9mA
  • 热关断
  • 电源范围：2.5V 至 5.5V

产品概述

OPAx354-Q1 系列高速电压反馈 CMOS 运算放大器专为视频应用和其他需要宽带宽的 应用 而设计。这些器件具有单位增益稳定性，可以驱动大型输出电流。差分增益为 0.02%，而差分相位为 0.09°。静态电流仅为每通道 4.9mA。OPAx354-Q1 系列运算放大器针对低至 2.5V (±1.25V) 和高达 5.5V (±2.75V) 的单电源或双电源供电运行进行了优化。共模输入范围超出电源供电范围。电源轨的输出摆幅在 100mV 以内，从而支持宽动态范围。单电源版本 (OPA354A-Q1) 可提供微型 SOT–23-5 (DBV) 封装。双电源版本 (OPA2354A-Q1) 可提供微型 VSSOP-8 (DGK) 封装并 采用 完全独立的电路，可将串扰降到最低并彻底消除相互干扰。双电源版本 (OPA4354-Q1) 可提供 TSSOP-14 (PW) 封装。该器件的规格支持在 –40°C 至 +125°C 的汽车温度范围内运行。
查看全部

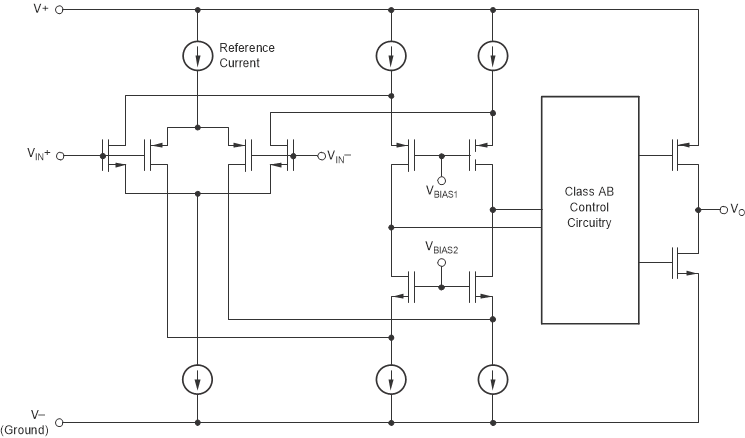

OPA2354AQDGKRQ1 电路图

OPA2354AQDGKRQ1 电路图

OPA2354AQDGKRQ1 电路图
