OPA2350UA

Texas Instruments Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$2.3932-$5.4

更新日期：2024-04-01

OPA2350UA

Texas Instruments Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps

产品简介：双通道单电源、轨至轨、高速、低噪声运算放大器

查看详情
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$2.3932-$5.4

OPA2350UA 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价
更多供应商

OPA2350UA 中文资料属性参数

  • 产品培训模块：Motor Signal Chain Overview
  • 标准包装：75
  • 类别：集成电路 (IC)
  • 家庭：Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 系列：MicroAmplifier™
  • 放大器类型：通用
  • 电路数：2
  • 输出类型：满摆幅
  • 转换速率：22 V/µs
  • 增益带宽积：38MHz
  • -3db带宽：-
  • 电流 - 输入偏压：0.5pA
  • 电压 - 输入偏移：150µV
  • 电流 - 电源：5.2mA
  • 电流 - 输出 / 通道：40mA
  • 电压 - 电源，单路/双路(±)：2.5 V ~ 5.5 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：8-SOIC（0.154"，3.90mm 宽）
  • 供应商设备封装：8-SOIC
  • 包装：管件
  • 配用：296-18419-ND - BOARD DAP SIGNAL COND UNIPOLAR

产品特性

  • 轨至轨输入
  • 轨至轨输出（10mV 范围内）
  • 高带宽：38MHz
  • 高转换速率：22V/µs
  • 低噪声：5nV/√Hz
  • 低总谐波失真 (THD) + 噪声：0.0006%
  • 单位增益稳定
  • 微型封装
  • 单通道、双通道和四通道

产品概述

OPA350 系列轨至轨 CMOS 运算放大器针对低电压单电源运行进行了优化。轨至轨输入和输出、低噪声 (5nV/√Hz) 和高速运行 (38MHz, 22V/µs) 使得运算放大器非常适合驱动模数 (A/D) 转换器。而且也适用于手机功率放大器 (PA) 控制环路和视频处理（75Ω 驱动能力）以及音频和通用 应用。单通道、双通道和四通道版本具有完全相同的规格，可最大程度地提高设计灵活性。 OPA350 系列运行在一个低至 2.5V 的单电源上，输入共模电压范围介于接地电压以下 300mV 至正电源以上 300mV 之间。10kΩ 负载时，输出电压可以摆动到电源轨的 10mV 以内。双通道和四通道设计具有完全独立的电路，可将串扰降到最低并彻底消除相互作用。单通道 (OPA350) 和双通道 (OPA2350) 采用微型 MSOP-8 表面贴装、SO-8 表面贴装和 DIP-8 封装。四通道 (OPA4350) 封装采用节省空间的 SSOP-16 表面贴装和 SO-14 表面贴装。所有版本的额定温度范围为 -40°C 至 85°C，工作温度范围为 -55°C 至 150°C。
查看全部

OPA2350UA 数据手册

数据手册 说明 数量 操作
OPA2350UA

High-Speed, Single-Supply, Rail-to-Rail OPERATIONAL AMPLIFIERS MicroAmplifier ⑩ Series

 11 Pages页,216K 查看

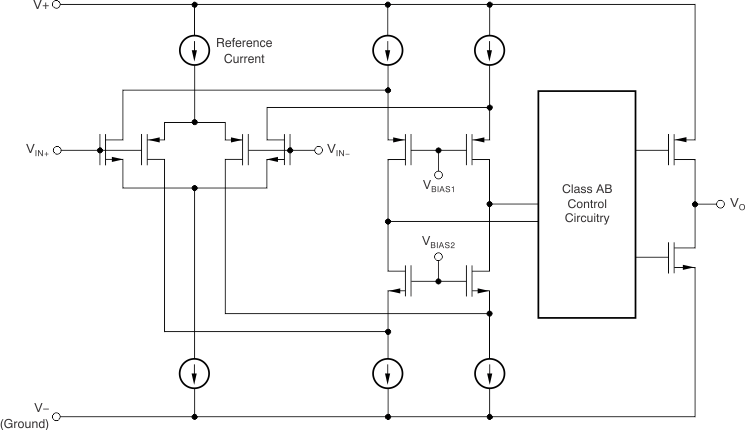

OPA2350UA 电路图

OPA2350UA 电路图

OPA2350UA 电路图
