OPA2322AQDGKRQ1

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：汽车级、双通道、5.5V、20MHz、低噪声 (8.5nV/√Hz)、RRIO 运算放大器

查看详情

OPA2322AQDGKRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

OPA2322AQDGKRQ1 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥22.82000剪切带（CT）2,500 : ￥11.59096卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 放大器类型：CMOS
  • 电路数：2
  • 输出类型：满摆幅
  • 压摆率：10V/μs
  • 增益带宽积：20 MHz
  • -3db 带宽：-
  • 电流 - 输入偏置：0.2 pA
  • 电压 - 输入补偿：500 μV
  • 电流 - 供电：1.5mA（x2 通道）
  • 电流 - 输出/通道：65 mA
  • 电压 - 跨度（最小值）：1.8 V
  • 电压 - 跨度（最大值）：5.5 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）
  • 供应商器件封装：8-VSSOP

产品特性

  • 符合汽车类应用的 标准
  • 具有符合 AEC-Q100 标准的下列结果：器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 H3A 器件组件充电模式 (CDM) ESD 分类等级 C5
  • 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围
  • 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 H3A
  • 器件组件充电模式 (CDM) ESD 分类等级 C5
  • 增益带宽：20MHz
  • 低噪声：1kHz 时为 8.5 nV√Hz
  • 转换速率：10V/µs
  • 低总谐波失真 (THD) + N：0.0005%
  • 轨至轨输入输出 (I/O)
  • 失调电压：2mV（最大值）
  • 电源电压：1.8V 至 5.5V
  • 电源电流： 单电源电流：1.6mA/通道双电源电流：1.5mA/通道 四电源电流：1.4mA/通道
  • 单电源电流：1.6mA/通道
  • 双电源电流：1.5mA/通道
  • 四电源电流：1.4mA/通道
  • 单位增益稳定
  • 小型封装：SOT-23、VSSOP、TSSOP
  • SOT-23、VSSOP、TSSOP

产品概述

OPAx322-Q1 系列包括具有低噪声和轨至轨输入和输出的单通道、双通道和四通道 CMOS 运算放大器，此类放大器针对低功耗、单电源应用进行了 优化的理想之选。1.8V 至 5.5V 的宽电源范围以及每通道仅 1.5mA 的低静态电流，使得这些器件非常适合于功耗敏感型 应用的理想之选。OPAx322-Q1 系列兼有极低噪声（1kHz 时为 8.5 nV√Hz）、高增益带宽 (20MHz) 和高转换速率 (10 V/µs) 等特性，使其非常适合于各种 应用，包括需要高增益的信号调节和传感器放大。OPAx322-Q1 系列具有低 THD+N，也非常适用于消费类音频 应用，特别适合单电源系统。OPA322-Q1（单通道版本）采用 5 引脚 SOT-23 封装，而 OPA2322-Q1（双通道版本）采用 8 引脚 VSSOP 封装。OPA4322-Q1（四通道版本）采用 14 引脚 TSSOP 封装。所有器件版本的额定工作温度范围均为 –40°C 至 +125°C。
查看全部

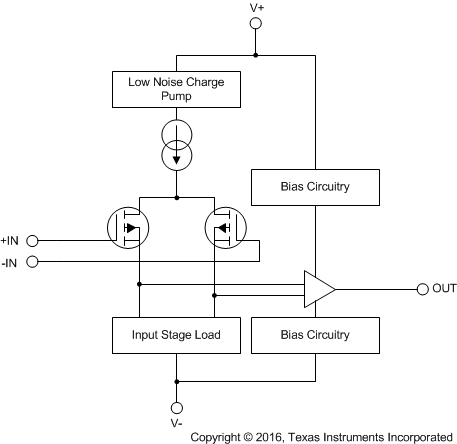

OPA2322AQDGKRQ1 电路图

OPA2322AQDGKRQ1 电路图

OPA2322AQDGKRQ1 电路图
