OPA2320AIDRGT

Texas Instruments Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps

封装：8-WFDFN 裸露焊盘
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：Digi-Reel®
参考价格：$1.7618-$3.76

更新日期：2024-04-01

OPA2320AIDRGT

Texas Instruments Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps

产品简介：双通道、高精度、零交叉、20MHz、0.9pA Ib、RRIO、CMOS 运算放大器

查看详情

封装：8-WFDFN 裸露焊盘
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：Digi-Reel®
参考价格：$1.7618-$3.76

OPA2320AIDRGT 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
OPA2320AIDRGT
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
OPA2320AIDRGT
TI(德州仪器)
SON-8(3x3)
2022+
12000
上海市
-
原装可开发票

上海鑫勃源电子科技有限公司
OPA2320AIDRGT
TI
原厂原封装
新批号
887000
上海市
-
原厂发货进口原装微信同步QQ893727827

OPA2320AIDRGT 中文资料属性参数

标准包装：1
类别：集成电路 (IC)
家庭：Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
系列：-
放大器类型：通用
电路数：2
输出类型：满摆幅
转换速率：10 V/µs
增益带宽积：20MHz
-3db带宽：-
电流 - 输入偏压：0.2pA
电压 - 输入偏移：40µV
电流 - 电源：1.45mA
电流 - 输出 / 通道：65mA
电压 - 电源，单路/双路(±)：1.8 V ~ 5.5 V，±0.9 V ~ 2.75 V
工作温度：-40°C ~ 125°C
安装类型：表面贴装
封装/外壳：8-WFDFN 裸露焊盘
供应商设备封装：8-SON 裸露焊盘（3x3）
包装：®
其它名称：296-28361-6

产品特性

高精度，具有零交越失真：低失调电压：150µV（最大值）高共模抑制比 (CMRR)：114dB轨至轨 I/O
低失调电压：150µV（最大值）
高共模抑制比 (CMRR)：114dB
轨至轨 I/O
低输入偏置电流：0.9pA（最大值）
低噪声：10kHz 时为 7nV/√Hz
高带宽：20MHz
压摆率：10V/µs
静态电流：1.45mA/通道
单电源电压范围：1.8V 至 5.5V
OPA320S 和 OPA2320S：关断模式下的 IQ：0.1µA
关断模式下的 IQ：0.1µA
单位增益稳定
小型封装：SOT-23、VSSOP、SON 和 SOIC
SOT-23、VSSOP、SON 和 SOIC

产品概述

OPA320（单通道）和 OPA2320（双通道）是经过优化的新一代精密低压 CMOS 运算放大器，具有极低噪声和高带宽，静态电流低，仅为 1.45mA。OPA320 系列非常适合低功耗、单电源应用。低噪声 (7nV/√Hz) 和高速运行特性使它们同样非常适合驱动采样模数转换器 (ADC)。其他应用包括信号调节和传感器放大。OPA320 采用了具有零交越失真的线性输入级，能够在整个输入范围内提供 114dB（典型值）的出色共模抑制比 (CMRR)。输入共模电压范围在正负电源轨基础上向外扩展了 100mV。输出电压摆幅通常在电源轨的 10mV 范围内。此外，OPAx320 还具有 1.8V 至 5.5V 的宽电源电压范围，而且整个电源电压范围内的 PSRR 都极为出色 (106dB)，因此非常适合不经稳压而直接由电池供电的高精度低功耗应用。OPA320（单通道版本）采用 5 引脚 SOT23 封装；OPA320S 关断单通道版本采用 6 引脚 SOT23 封装。双通道的 OPA2320 采用 8 引脚 SOIC、VSSOP 和 SON 封装，而 OPA2320S（具有关断功能的双通道版本）采用 10 引脚 VSSOP 封装。

查看全部

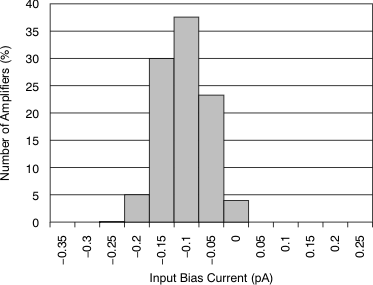

OPA2320AIDRGT 电路图
