OPA2317QDGKRQ1

Texas Instruments 仪器，运算放大器，缓冲器

更新日期：2024-04-01

OPA2317QDGKRQ1

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：OPAx317-Q1 低偏移、轨到轨 I/O 运算放大器

查看详情

OPA2317QDGKRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

OPA2317QDGKRQ1 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：2,500 : ￥10.21960卷带（TR）
  • 系列：Automotive, AEC-Q100, Zero-Drift
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 放大器类型：零漂移
  • 电路数：2
  • 输出类型：满摆幅
  • 压摆率：0.15V/μs
  • 增益带宽积：300 kHz
  • -3db 带宽：-
  • 电流 - 输入偏置：275 pA
  • 电压 - 输入补偿：20 μV
  • 电流 - 供电：21μA（x2 通道）
  • 电流 - 输出/通道：5 mA
  • 电压 - 跨度（最小值）：1.8 V
  • 电压 - 跨度（最大值）：5.5 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）
  • 供应商器件封装：8-VSSOP

产品特性

  • 适用于汽车电子 应用
  • 具有符合 AEC-Q100 标准的下列结果： 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围 器件人体放电模型 (HBM) 静电放电 (ESD) 分类等级 3A 器件带电器件模型 (CDM) ESD 分类等级 C6
  • 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围
  • 器件人体放电模型 (HBM) 静电放电 (ESD) 分类等级 3A
  • 器件带电器件模型 (CDM) ESD 分类等级 C6
  • 电源电压：1.8V 至 5.5V
  • 微型封装： 单通道：SOT23-5 双通道：VSSOP-8 四通道：TSSOP-14
  • 单通道：SOT23-5
  • 双通道：VSSOP-8
  • 四通道：TSSOP-14
  • 低偏移电压：20μV（典型值）
  • 共模抑制比 (CMRR)：108dB（典型值）电源抑制比 (PSRR)
  • 静态电流：35μA（最大值）
  • 增益带宽：300kHz
  • 轨到轨输入和输出
  • 内部电磁干扰 (EMI) 和内部射频干扰 (RFI) 滤波功能
  • 混合动力汽车-电动汽车 (HEV-EV) 动力传动
  • 高级驾驶员辅助系统 (ADAS)
  • 自动恒温控制
  • 低噪声、低功耗电路
  • 航空电子设备、起落装置
  • 医疗器械
  • 电流感测

产品概述

OPA317-Q1 系列 CMOS 运算放大器不但具备精密的性能，而且价格极具竞争力。这些器件属于采用专有自动校准技术的零漂移系列放大器，在整个时间和温度范围内的偏移电压非常低（最大 90μV）且几乎零漂移，并且静态电流只有 35μA（最大值）。OPA317-Q1 系列放大器 具有 轨到轨输入和输出以及几乎不变的 1/f 噪声特性，因此是许多应用 应用的理想选择，更容易设计到系统中。此类器件经过优化，适合在 1.8V (±0.9V) 至 5.5V (±2.75V) 的低电压状态下工作。OPA317-Q1（单通道版本）提供 SOT23-5 三种封装。OPA2317-Q1（双通道版本）提供 VSSOP-8 两种封装。OPA4317-Q1 提供 TSSOP-14 两种封装。所有器件版本的额定工作温度范围均为 -40°C 至 +125°C。
查看全部

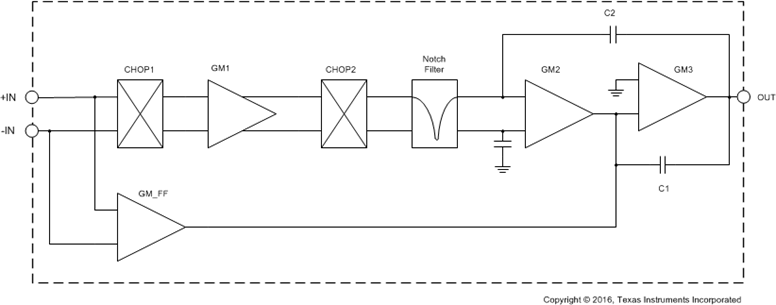

OPA2317QDGKRQ1 电路图

OPA2317QDGKRQ1 电路图

OPA2317QDGKRQ1 电路图
