OPA2314AQDRQ1

Texas Instruments 仪器，运算放大器，缓冲器

更新日期：2024-04-01

OPA2314AQDRQ1

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：汽车级双路 5.5V、3MHz、1.8V 最小电源电压、低噪声 (14nV/√Hz) 运算放大器

查看详情

OPA2314AQDRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

OPA2314AQDRQ1 中文资料属性参数

  • 现有数量：0现货10,000Factory查看交期
  • 价格：1 : ￥14.63000剪切带（CT）2,500 : ￥7.45303卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 放大器类型：CMOS
  • 电路数：2
  • 输出类型：满摆幅
  • 压摆率：1.5V/μs
  • 增益带宽积：3 MHz
  • -3db 带宽：-
  • 电流 - 输入偏置：2 pA
  • 电压 - 输入补偿：500 μV
  • 电流 - 供电：150μA（x2 通道）
  • 电流 - 输出/通道：20 mA
  • 电压 - 跨度（最小值）：1.8 V
  • 电压 - 跨度（最大值）：5.5 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：8-SOIC（0.154"，3.90mm 宽）
  • 供应商器件封装：8-SOIC

产品特性

  • 符合汽车类应用的 标准
  • 具有符合 AEC-Q100 标准的下列特性： 器件温度等级：环境运行温度范围为 -40°C 至 +125°C 人体放电模型 (HBM) 分类等级 2器件组件充电模式 (CDM) 分类等级 C6
  • 器件温度等级：环境运行温度范围为 -40°C 至 +125°C
  • 人体放电模型 (HBM) 分类等级 2
  • 器件组件充电模式 (CDM) 分类等级 C6
  • 低 IQ：每通道 150µA
  • 宽电源电压：1.8V 至 5.5V
  • 低噪声： 1kHz 下为 14nV/√Hz
  • 增益带宽：3MHz
  • 低输入偏置电流：0.2pA
  • 低失调电压：0.5mV
  • 单位增益稳定
  • 内部射频 (RF) 和电磁干扰 (EMI) 滤波器
  • 特定温度范围：–40°C 至 +125°C

产品概述

OPAx314-Q1 系列是单通道、双通道和四通道运算放大器系列，是新一代的低功耗通用 CMOS 放大器的代表。轨至轨输入和输出摆幅、低静态电流（VCC = 5V 时的典型值为 150µA）、3MHz 的较宽带宽以及超低噪声（1kHz 时为 14nV/√Hz）等特性使得该器件系列对于需要在成本与性能间实现良好平衡的各类电池供电型 应用 极具吸引力。低输入偏置电流支持 源阻抗高达兆欧级 的应用。OPAx314-Q1 系列器件采用稳健耐用的设计，方便电路设计人员使用。该器件具有单位增益稳定性、容性负载高达 300pF，集成 RF 和 EMI 抑制滤波器，在过驱条件下不会出现反相并且具有高静电放电 (ESD) 保护（4kV 人体模型 (HBM)）。该器件经优化可在低至 1.8V (±0.9V) 和高达 5.5V (±2.75V) 的低压下工作，指定工作温度范围为整个扩展级温度范围 –40°C 至 +125°C。单通道器件 OPA314-Q1 采用小外形尺寸晶体管 (SOT)-23 封装，而双通道器件 OPA2314-Q1 采用超薄小外形尺寸 (VSSOP) (8) 封装。四通道 OPA4314-Q1 采用 14 引脚薄型小外形尺寸 (TSSOP) 封装。
查看全部

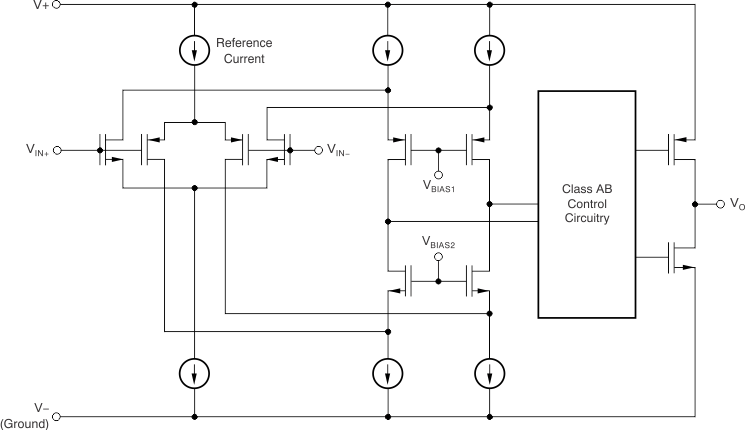

OPA2314AQDRQ1 电路图

OPA2314AQDRQ1 电路图

OPA2314AQDRQ1 电路图
