OPA2314AIDR

Texas Instruments 放大器 IC
  • 参考价格：￥3.43-￥3.49

更新日期：2024-04-01

OPA2314AIDR

Texas Instruments 放大器 IC

产品简介：双通道、5.5V、3MHz、1.8V 最小电源电压电压、低噪声 (14nV/√Hz) 运算放大器

查看详情
  • 参考价格：￥3.43-￥3.49

OPA2314AIDR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

OPA2314AIDR 中文资料属性参数

  • 制造商：Texas Instruments
  • 产品种类：运算放大器 - 运放
  • 封装：Reel
  • 工厂包装数量：2500

产品特性

  • 低 IQ：150µA/通道
  • 宽电源电压：1.8V 至 5.5V
  • 低噪声： 1kHz 下为 14nV/√Hz
  • 增益带宽：3MHz
  • 低输入偏置电流：0.2pA
  • 低偏移电压：0.5mV
  • 单位增益稳定
  • 内部射频/电磁干扰 (RF/EMI) 滤波器
  • 扩展温度范围： –40°C 至 125°C
  • 电池供电仪器：消费类应用、工业应用、医疗应用笔记本电脑、便携式媒体播放器
  • 消费类应用、工业应用、医疗应用
  • 笔记本电脑、便携式媒体播放器
  • 光电二极管放大器
  • 有源滤波器
  • 远程感测
  • 无线计量
  • 手持测试设备

产品概述

OPA314 系列单通道、双通道和四通道运算放大器是新一代低功耗、通用互补金属氧化物半导体 (CMOS) 放大器的典型代表。该器件系列将轨到轨输入和输出摆幅、低静态电流（5 VS 时的典型值为 150µA）与 3MHz 高带宽和极低噪声（1kHz 时为 14nV/√Hz）相结合，广泛应用于 要求在成本和性能间达到良好平衡的 电池供电应用。低输入偏置电流支持 源阻抗高达兆欧级的 应用。OPA314 器件采用稳健耐用的设计，方便电路设计人员使用。该器件具有单位增益稳定的集成 RF/EMI 抑制滤波器，在过驱条件下不会出现反相并且具有高静电放电 (ESD) 保护（4kV 人体模型 (HBM)）。此类器件经过优化，适合在 1.8V (±0.9V) 至 5.5V (±2.75V) 的低电压状态下工作并可在 -40°C 至 125°C 的完全扩展温度范围内额定运行。OPA314（单通道）采用 SC70-5 和小外形尺寸晶体管 (SOT)23-5 封装。OPA2314（双通道）采用小外形尺寸 (SO)-8，微型小外形尺寸 (MSOP)-8 和四方扁平无引线 (DFN)-8 封装。四通道 OPA4314 采用薄型小外形尺寸 (TSSOP)-14 封装。
查看全部

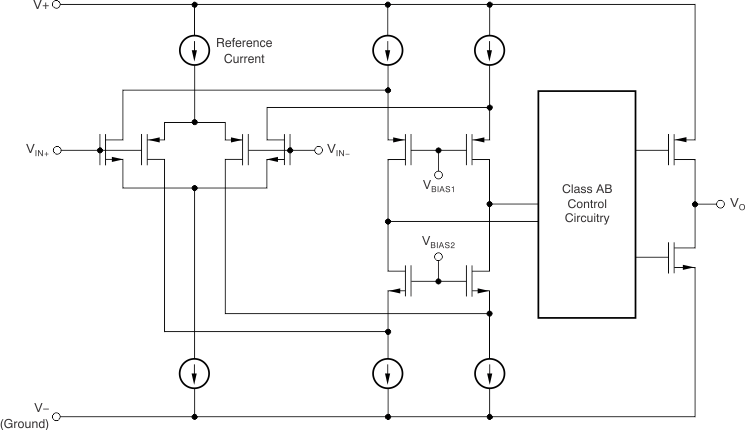

OPA2314AIDR 电路图

OPA2314AIDR 电路图

OPA2314AIDR 电路图
