OPA2202IDGKT

Texas Instruments 仪器，运算放大器，缓冲器

更新日期：2024-04-01

OPA2202IDGKT

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：低噪声（0.2μVPP，9nV/√Hz）、高容性驱动 (25nF) 双路超 β 精密运算放大器

查看详情

OPA2202IDGKT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

OPA2202IDGKT 中文资料属性参数

  • 现有数量：757现货10,000Factory
  • 价格：1 : ￥15.58000剪切带（CT）250 : ￥10.57336卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 放大器类型：通用
  • 电路数：2
  • 输出类型：推挽式
  • 压摆率：0.35V/μs
  • 增益带宽积：1 MHz
  • -3db 带宽：-
  • 电流 - 输入偏置：250 pA
  • 电压 - 输入补偿：20 μV
  • 电流 - 供电：580μA（x2 通道）
  • 电流 - 输出/通道：35 mA
  • 电压 - 跨度（最小值）：4.5 V
  • 电压 - 跨度（最大值）：36 V
  • 工作温度：-40°C ~ 105°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）
  • 供应商器件封装：8-VSSOP

产品特性

  • 精密超级 ß 性能： 低失调电压：200µV（最大值）超低温漂：1µV/°C（最大值）
  • 低失调电压：200µV（最大值）
  • 超低温漂：1µV/°C（最大值）
  • 出色的效率：静态电流：580µA（典型值）增益带宽积：1MHz低输入电压噪声：9nV/√Hz
  • 静态电流：580µA（典型值）
  • 增益带宽积：1MHz
  • 低输入电压噪声：9nV/√Hz
  • 方便易用，简化设计：高容性负载驱动：25nF 负载时具有 5µs 稳定时间 超高输入阻抗：3000GΩ 和 0.5pF 抗电磁干扰 (EMI)，具有过热保护和短路保护
  • 高容性负载驱动：25nF 负载时具有 5µs 稳定时间
  • 超高输入阻抗：3000GΩ 和 0.5pF
  • 抗电磁干扰 (EMI)，具有过热保护和短路保护
  • 稳定性能：高 CMRR 和 AOL：126dB（最小值）高 PSRR：126dB（最小值）
  • 高 CMRR 和 AOL：126dB（最小值）
  • 高 PSRR：126dB（最小值）
  • 低偏置电流：2nA（最大值）
  • 0.1Hz 至 10Hz 低噪声：0.2µVPP
  • 宽电源电压：±2.25V 至 ±18V
  • 取代 OP-07 和 OP-27

产品概述

OPA202、OPA2202 和 OPA4202 (OPAx202) 是在 TI 业界领先的精密超级 ß 互补双极半导体工艺基础上构建的一系列器件。此工艺提供超低闪烁噪声、低失调电压、低失调电压温漂和优异线性度，并具有共模和电源变化。这些器件具有一系列出色的特性：直流精度、高容性负载驱动以及外部 EMI 保护、过热保护和短路保护。±18V 时的电源电流为 580µA。OPAx202 系列不会出现相位反转，并能够在高容性负载下保持稳定。OPAx202 额定工作温度范围为 -40°C 至 +105°C。
查看全部

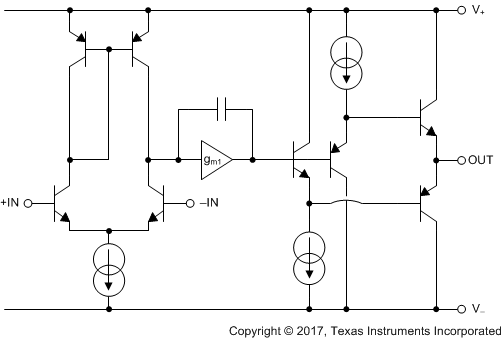

OPA2202IDGKT 电路图

OPA2202IDGKT 电路图

OPA2202IDGKT 电路图
