OPA2180IDGKR

Texas Instruments 仪器，运算放大器，缓冲器

更新日期：2024-04-01

OPA2180IDGKR

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：温漂为 0.1μV/°C、低噪声、轨到轨输出、36V、零温漂运算放大器

查看详情

OPA2180IDGKR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

OPA2180IDGKR 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥21.39000剪切带（CT）2,500 : ￥12.11565卷带（TR）
  • 系列：Zero-Drift
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 放大器类型：零漂移
  • 电路数：2
  • 输出类型：满摆幅
  • 压摆率：0.8V/μs
  • 增益带宽积：2 MHz
  • -3db 带宽：-
  • 电流 - 输入偏置：250 pA
  • 电压 - 输入补偿：15 μV
  • 电流 - 供电：450μA（x2 通道）
  • 电流 - 输出/通道：18 mA
  • 电压 - 跨度（最小值）：4.5 V
  • 电压 - 跨度（最大值）：36 V
  • 工作温度：-40°C ~ 105°C
  • 安装类型：表面贴装型
  • 封装/外壳：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）
  • 供应商器件封装：8-VSSOP

产品特性

  • 低失调电压：75µV（最大值）
  • 零漂移：0.1µV/°C
  • 低噪声：10 nV/√Hz
  • 极低 1/f 噪声
  • 出色的直流精度：电源抑制比 (PSRR)；126dB共模抑制比 (CMRR)：114dB开环路增益 (AOL)：120dB
  • 电源抑制比 (PSRR)；126dB
  • 共模抑制比 (CMRR)：114dB
  • 开环路增益 (AOL)：120dB
  • 静态电流：525µA（最大值）
  • 宽电源电压：±2V 至 ±18V
  • 轨至轨输出：输入包括负电源轨
  • 低偏置电流：250pA（典型值）
  • 已过滤射频干扰 (RFI) 的输入
  • 微型尺寸封装

产品概述

OPA180、OPA2180 和 OPA4180 运算放大器采用 TI 的专有零漂移技术，可同时提供低失调电压 (75µV)，并随时间推移和温度变化实现接近零漂移的性能。这些高精度、低静态电流微型运算放大器提供高输入阻抗和摆幅在电源轨 18mV 之内的轨至轨输出。输入共模范围包括负电源轨。电压范围为 4V 至 36V（±2V 至 ±18V）的单电源或双电源均可使用。双通道版本 可采用 VSSOP-8 封装和 SOIC-8 封装。四通道版本可采用 SOIC-14 和 TSSOP-14 封装。单封装和四封装产品（OPA180 和 OPA4180）的额定温度范围为 -40°C 至 +125°C，双封装 (OPA2180) 的额定温度范围为 -40°C 至 +105°C。
查看全部

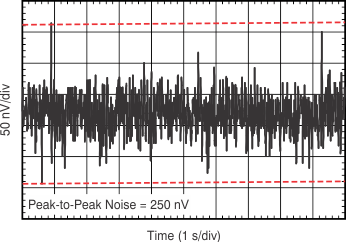

OPA2180IDGKR 电路图

OPA2180IDGKR 电路图

OPA2180IDGKR 电路图
