OPA2172QDGKRQ1

Texas Instruments 仪器，运算放大器，缓冲器

更新日期：2024-04-01

OPA2172QDGKRQ1

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：汽车级、双路、36V、10MHz、低功耗运算放大器

查看详情

OPA2172QDGKRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

OPA2172QDGKRQ1 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：2,500 : ￥9.39678卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 放大器类型：通用
  • 电路数：1
  • 输出类型：满摆幅
  • 压摆率：10V/μs
  • 增益带宽积：10 MHz
  • -3db 带宽：-
  • 电流 - 输入偏置：8 pA
  • 电压 - 输入补偿：200 μV
  • 电流 - 供电：1.6mA
  • 电流 - 输出/通道：75 mA
  • 电压 - 跨度（最小值）：4.5 V
  • 电压 - 跨度（最大值）：36 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装型
  • 封装/外壳：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）
  • 供应商器件封装：8-VSSOP

产品特性

  • 符合汽车类应用的 标准
  • 具有符合 AEC-Q100 标准的下列特性： 器件温度 1 级：–40°C 至 +125°C 的环境工作温度范围 器件人体放电模型 (HBM) 静电放电 (ESD) 分类等级 3A器件带电器件模型 (CDM) ESD 分类等级 C6
  • 器件温度 1 级：–40°C 至 +125°C 的环境工作温度范围
  • 器件人体放电模型 (HBM) 静电放电 (ESD) 分类等级 3A
  • 器件带电器件模型 (CDM) ESD 分类等级 C6
  • 宽电源范围：4.5V 至 36V，±2.25V 至 ±18V
  • 低偏移电压：±0.2mV
  • 低偏移漂移：±0.3µV/°C
  • 增益带宽：10MHz
  • 低输入偏置电流 ：±8pA
  • 低静态电流：每放大器 1.6mA
  • 低噪声：7 nV/√Hz
  • 已过滤电磁干扰 (EMI) 和射频干扰 (RFI) 的输入
  • 输入范围包括负电源
  • 输入范围运行至正电源
  • 轨到轨输出
  • 高共模抑制：120dB
  • 行业标准封装：VSSOP-8、TSSOP-14
  • VSSOP-8、TSSOP-14

产品概述

OPA2172-Q1 和 OPA4172-Q1 (OPAx172-Q1) 属于 36V 单电源、低噪声运算放大器系列，它们能够在 4.5V (±2.25V) 至 +36V (±18V) 的电源范围内运行。OPAx172-Q1 采用微型封装，并且偏移、漂移和静态电流均较低。这些器件还具有高带宽、快速转换率和高输出电流驱动能力。双路和四路版本具有相同的技术规格，可最大程度地提高设计灵活性。大多数运算放大器仅有一个指定电源电压，OPAx172-Q1 系列则有所不同，它们可在 4.5V 至 36V 的电压范围内额定运行。超过电源轨的输入信号不会导致相位反转。输入可在负电源轨以下 100mV 以及正电源轨 2V 之内正常运行。请注意，这些器件可在正电源轨之上 100mV 的满轨到轨输入上运行，但是在正电源轨 2V 之内运行时，性能会受到影响。OPAx172-Q1 系列运算放大器的额定运行温度范围为 -40°C 至 +125°C。
查看全部

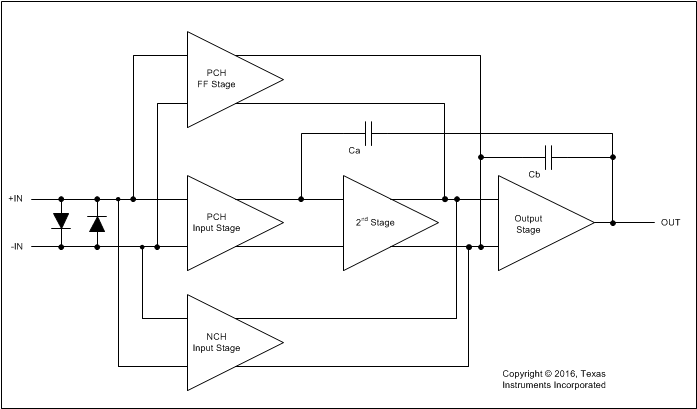

OPA2172QDGKRQ1 电路图

OPA2172QDGKRQ1 电路图

OPA2172QDGKRQ1 电路图
