OPA2171MDCUTEP

Texas Instruments 仪器，运算放大器，缓冲器

更新日期：2024-04-01

OPA2171MDCUTEP

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：增强型产品双路、36V、3MHz、低功耗运算放大器

查看详情

OPA2171MDCUTEP 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

OPA2171MDCUTEP 中文资料属性参数

  • 现有数量：4,000现货2,250Factory
  • 价格：1 : ￥89.75000剪切带（CT）250 : ￥64.12772卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 放大器类型：通用
  • 电路数：2
  • 输出类型：满摆幅
  • 压摆率：1.5V/μs
  • 增益带宽积：3 MHz
  • -3db 带宽：-
  • 电流 - 输入偏置：8 pA
  • 电压 - 输入补偿：250 μV
  • 电流 - 供电：475μA（x2 通道）
  • 电流 - 输出/通道：25 mA
  • 电压 - 跨度（最小值）：4.5 V
  • 电压 - 跨度（最大值）：36 V
  • 工作温度：-55°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：8-VFSOP（0.091"，2.30mm 宽）
  • 供应商器件封装：8-VSSOP

产品特性

  • 电源电压范围：2.7V 至 36V，±1.35V 至 ±18V
  • 低噪声：14nV/√Hz
  • 低偏移漂移：0.3µV/°C（典型值）
  • 已过滤的射频干扰 (RFI) 输入
  • 输入范围包括负电源
  • 输入范围运行至正电源
  • 轨至轨输出
  • 增益带宽：3MHz
  • 低静态电流：每个放大器 475µA
  • 高共模抑制：120dB（典型值）
  • 低输入偏置电流：8pA
  • 封装：VSSOP-8 双列封装
  • 支持国防、航天和医疗应用： 可控基线 一个组装/测试场所 一个制造场所 在扩展（-55°C 至 125°C）温度范围内可用 延长的产品生命周期 延长产品的变更通知周期 产品可追溯性
  • 可控基线
  • 一个组装/测试场所
  • 一个制造场所
  • 在扩展（-55°C 至 125°C）温度范围内可用
  • 延长的产品生命周期
  • 延长产品的变更通知周期
  • 产品可追溯性
  • 电源模块内的跟踪放大器
  • 商用电源
  • 变频器放大器
  • 桥式放大器
  • 温度测量
  • 应力计放大器
  • 精密积分器
  • 电池供电仪器
  • 测试设备

产品概述

OPA2171-EP 是一款 36V 单电源低噪声运算放大器，能够在 2.7V (±1.35V) 至 36V (±18V) 的电源电压范围内运行。 这个器件采用微型封装并且在保证低静态电流的情况下提供低偏移、漂移和带宽。 单通道、双通道和四通道版本均具有相同的技术规格，可最大程度地提高设计灵活性。大多数运算放大器仅有一个指定的电源电压，OPAx2171-EP 则有所不同，其可在 2.7V 至 36V 的电压范围内额定运行。超过电源轨的输入信号不会导致相位反向。 OPA2171-EP 在电容负载高达 300pF 时可保持稳定。 输入可在负电源轨以下 100mV 以及正电源轨 2V 之内正常运行。 请注意这些器件可在正电源轨之上 100mV 的满轨到轨输入上运行，但是在正电源轨 2V 之内运行时性能会受到影响。 OPA2171-EP 运算放大器额定工作温度范围为 –55°C 至 125°C。
查看全部

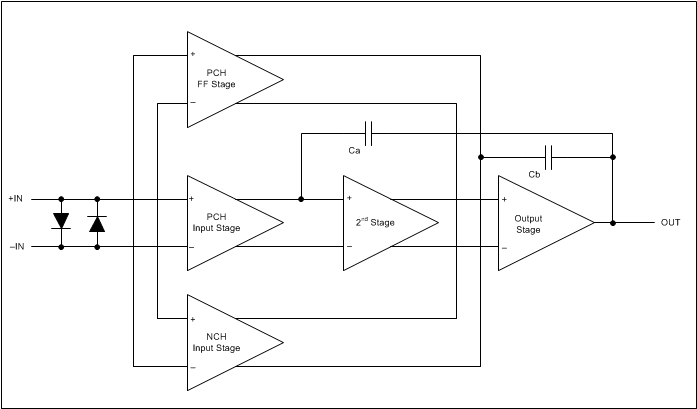

OPA2171MDCUTEP 电路图

OPA2171MDCUTEP 电路图

OPA2171MDCUTEP 电路图
