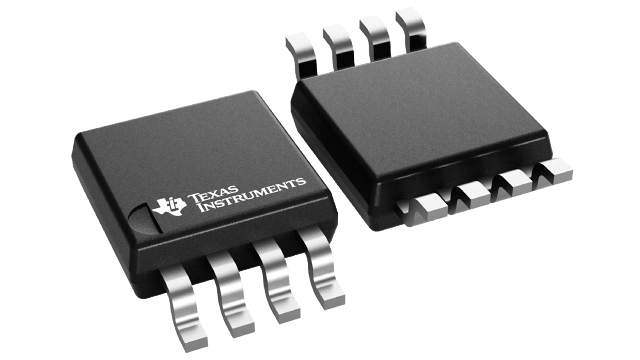

OPA211MDGKTEP

Texas Instruments Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 封装：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$14.935

更新日期：2024-04-01

OPA211MDGKTEP

Texas Instruments Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps

产品简介：增强型产品 1.1nV/rtHz 噪声、低功耗精密运算放大器

查看详情
  • 封装：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$14.935

OPA211MDGKTEP 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

OPA211MDGKTEP 中文资料属性参数

  • 标准包装：250
  • 类别：集成电路 (IC)
  • 家庭：Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 系列：-
  • 放大器类型：通用
  • 电路数：1
  • 输出类型：满摆幅
  • 转换速率：27 V/µs
  • 增益带宽积：80MHz
  • -3db带宽：-
  • 电流 - 输入偏压：50nA
  • 电压 - 输入偏移：20µV
  • 电流 - 电源：3.6mA
  • 电流 - 输出 / 通道：30mA
  • 电压 - 电源，单路/双路(±)：4.5 V ~ 36 V，±2.25 V ~ 18 V
  • 工作温度：-55°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）
  • 供应商设备封装：8-MSOP
  • 包装：带卷 (TR)

产品特性

  • 低电压噪声：1kHz 时为 1.1nV/√Hz
  • 输入电压噪声： 80nVPP（0.1Hz 至 10Hz）
  • 总谐波失真 (THD)+N：-136dB (G=1,f=1kHz)
  • 偏移电压：180μV（最大值）
  • 偏移电压漂移：0.35μV/°C（典型值）
  • 低电源电流：每通道 3.6mA（典型值）
  • 单位增益稳定
  • 增益带宽产品：80MHz (G=100)45MHz (G=1)
  • 转换率：27V/μs
  • 16 位稳定时间：700ns
  • 宽电源范围：±2.25V 至 ±18V，或者 +4.5V 至 +36V
  • 轨至轨输出
  • 输出电流：30 mA

产品概述

OPA211 系列精准运算放大器用一个只有 3.6mA 的电源电流实现极低 1.1nV/√Hz噪声密度。 这个系列产品还提供轨到轨输出摆幅，这大大增加了动态范围。OPA211 系列产品极低的电压和低电流噪声、高速度、和宽输出摆幅使得这些器件成为 PLL 应用中环路滤波放大器的出色选择。在精准数据采集应用中，OPA211 运算放大器系列产品在整个 10V 输出摆幅内实现 16 位精度所需的稳定时间为 700ns。 这个交流性能，与温度范围内只有 125μV 的偏移和 0.35μV/°C 的漂移组合在一起，使得 OPA211 成为驱动高精度 16 位模数转换器 (ADC) 或者缓冲高分辨率数模转换器 (DAC) 输出的理想选择。OPA211 可在 ±2.25V 至 ±18V 的宽双电源范围，或者 +4.5V 至 +36V 的单电源范围内运行。OPA211 采用小型微型小外形尺寸 (MSOP)-8 封装。 这个运算放大器的额定温度范围 TA=-55°C 至 +125°C。
