OPA180QDGKRQ1

Texas Instruments 仪器，运算放大器，缓冲器

更新日期：2024-04-01

OPA180QDGKRQ1

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：通过汽车认证的 0.1μV/°C 温漂、低噪声、RRO、36V 零温漂运算放大器

查看详情

OPA180QDGKRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

OPA180QDGKRQ1 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：2,500 : ￥9.39678卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 放大器类型：零漂移
  • 电路数：1
  • 输出类型：满摆幅
  • 压摆率：0.8V/μs
  • 增益带宽积：2 MHz
  • -3db 带宽：-
  • 电流 - 输入偏置：250 pA
  • 电压 - 输入补偿：15 μV
  • 电流 - 供电：450μA
  • 电流 - 输出/通道：18 mA
  • 电压 - 跨度（最小值）：4.5 V
  • 电压 - 跨度（最大值）：36 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）
  • 供应商器件封装：8-VSSOP

产品特性

  • 符合汽车类应用的 要求
  • 具有符合 AEC-Q100 标准的下列特性： OPA180-Q1 器件温度等级 1： –40°C 至 +125°C 环境运行温度范围OPA2180-Q1 器件温度等级 2： –40°C 至 +105°C 环境运行温度范围器件 HBM ESD 分类等级 1C器件 CDM ESD 分类等级 C5宽电源电压：±2V 至 ±18V低失调电压：75µV（最大值）零漂移：0.1µV/°C低噪声：10 nV/√Hz极低 1/f 噪声出色的直流精度：电源抑制比 (PSRR)；126dB共模抑制比 (CMRR)：114dB开环路增益 (AOL)：120dB静态电流：525µA（最大值）轨至轨输出：输入包括负电源轨低偏置电流：250pA（典型值）已过滤射频干扰 (RFI) 的输入MicroSIZE 封装
  • OPA180-Q1 器件温度等级 1： –40°C 至 +125°C 环境运行温度范围
  • OPA2180-Q1 器件温度等级 2： –40°C 至 +105°C 环境运行温度范围
  • 器件 HBM ESD 分类等级 1C
  • 器件 CDM ESD 分类等级 C5
  • 宽电源电压：±2V 至 ±18V
  • 低失调电压：75µV（最大值）
  • 零漂移：0.1µV/°C
  • 低噪声：10 nV/√Hz
  • 极低 1/f 噪声
  • 出色的直流精度：电源抑制比 (PSRR)；126dB共模抑制比 (CMRR)：114dB开环路增益 (AOL)：120dB
  • 电源抑制比 (PSRR)；126dB
  • 共模抑制比 (CMRR)：114dB
  • 开环路增益 (AOL)：120dB
  • 静态电流：525µA（最大值）
  • 轨至轨输出：输入包括负电源轨
  • 低偏置电流：250pA（典型值）
  • 已过滤射频干扰 (RFI) 的输入
  • MicroSIZE 封装

产品概述

OPA180-Q1 和 OPA2180-Q1 运算放大器采用 TI 的专有零漂移技术，可同时提供低失调电压 (75µV)，并随时间推移和温度变化实现接近零漂移的性能。这些高精度、低静态电流微型运算放大器提供高输入阻抗和摆幅在电源轨 18mV 之内的轨至轨输出。输入共模范围包括负电源轨。电压范围为 4V 至 36V（±2V 至 ±18V）的单电源或双电源均可使用。单通道和双通道版本均采用 VSSOP-8 封装。单封装产品 (OPA180-Q1) 的额定温度范围为 –40°C 至 +125°C，双封装 (OPA2180-Q1) 的额定温度范围为 –40°C 至 +105°C。
查看全部

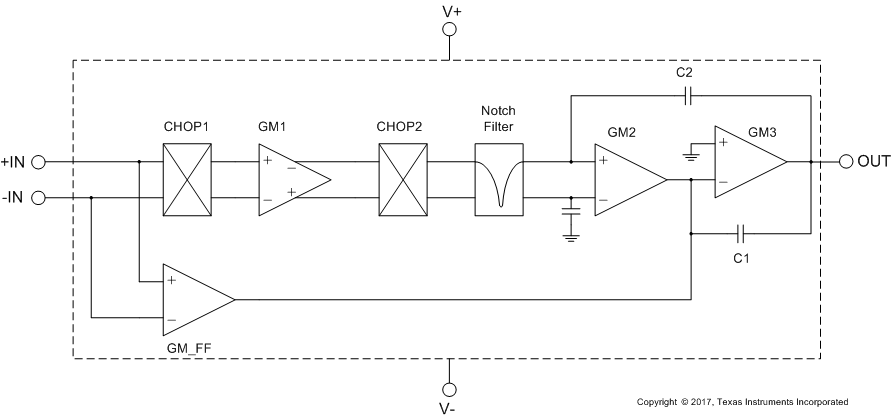

OPA180QDGKRQ1 电路图

OPA180QDGKRQ1 电路图

OPA180QDGKRQ1 电路图
