OPA170AQDBVRQ1

Texas Instruments 仪器，运算放大器，缓冲器

更新日期：2024-04-01

OPA170AQDBVRQ1

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：汽车级、单路、36V、1.2MHz、低功耗运算放大器

查看详情

OPA170AQDBVRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

OPA170AQDBVRQ1 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥9.62000剪切带（CT）3,000 : ￥4.38835卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 放大器类型：通用
  • 电路数：1
  • 输出类型：满摆幅
  • 压摆率：0.4V/μs
  • 增益带宽积：1.2 MHz
  • -3db 带宽：-
  • 电流 - 输入偏置：8 pA
  • 电压 - 输入补偿：250 μV
  • 电流 - 供电：110μA
  • 电流 - 输出/通道：17 mA
  • 电压 - 跨度（最小值）：2.7 V
  • 电压 - 跨度（最大值）：36 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：SC-74A，SOT-753
  • 供应商器件封装：SOT-23-5

产品特性

  • 符合汽车应用 要求
  • 具有符合 AEC-Q100 标准的下列结果： 器件温度等级 1：环境工作温度范围为 –40°C 至 +125°C 器件 HBM ESD 分类等级 3A带电器件模型 (CDM) ESD 分类等级 C5
  • 器件温度等级 1：环境工作温度范围为 –40°C 至 +125°C
  • 器件 HBM ESD 分类等级 3A
  • 带电器件模型 (CDM) ESD 分类等级 C5
  • 电源电压范围：2.7V 至 36V，±1.35V 至 ±18V
  • 低噪声：19 nV/√Hz
  • 已过滤的射频干扰 (RFI) 输入
  • 输入范围包括负电源
  • 输入范围运行至正电源
  • 轨到轨输出
  • 增益带宽：1.2MHz
  • 低静态电流：每个放大器 110µA
  • 高共模抑制：120dB
  • 低偏置电流：15pA（最大值）
  • 通道数量： OPA170-Q1 - 1 条 OPA2170-Q1 - 2 条OPA4170-Q1 - 4 条
  • OPA170-Q1 - 1 条
  • OPA2170-Q1 - 2 条
  • OPA4170-Q1 - 4 条
  • 行业标准封装

产品概述

OPA170-Q1、OPA2170-Q1 和 OPA4170-Q1 器件 (OPAx170-Q1) 属于 36V、单电源、低噪声运算放大器系列。该器件系列采用微型封装，可由电压介于 2.7V (±1.35V) 至 36V (±18V) 之间的电源供电运行。此类器件在确保静态电流较低的情况下提供良好的偏移、漂移和带宽。 多数运算放大器仅有一个指定的电源电压，OPAx170-Q1 系列运算放大器则有所不同，其可在 2.7V 至 36V 电压范围内额定运行。超过电源轨的输入信号不会导致反相。OPAx170-Q1 系列在容性负载高达 300pF 时可保持稳定。输入可在负电源轨以下 100mV 以及正电源轨 2V 之内正常运行。请注意，这些器件可在正电源轨之上 100mV 的满轨到轨输入上运行，但是在正电源轨 2V 内运行时，性能会受到影响。OPAx170-Q1 运算放大器的额定工作温度范围为 -40°C 至 +125°C。
查看全部

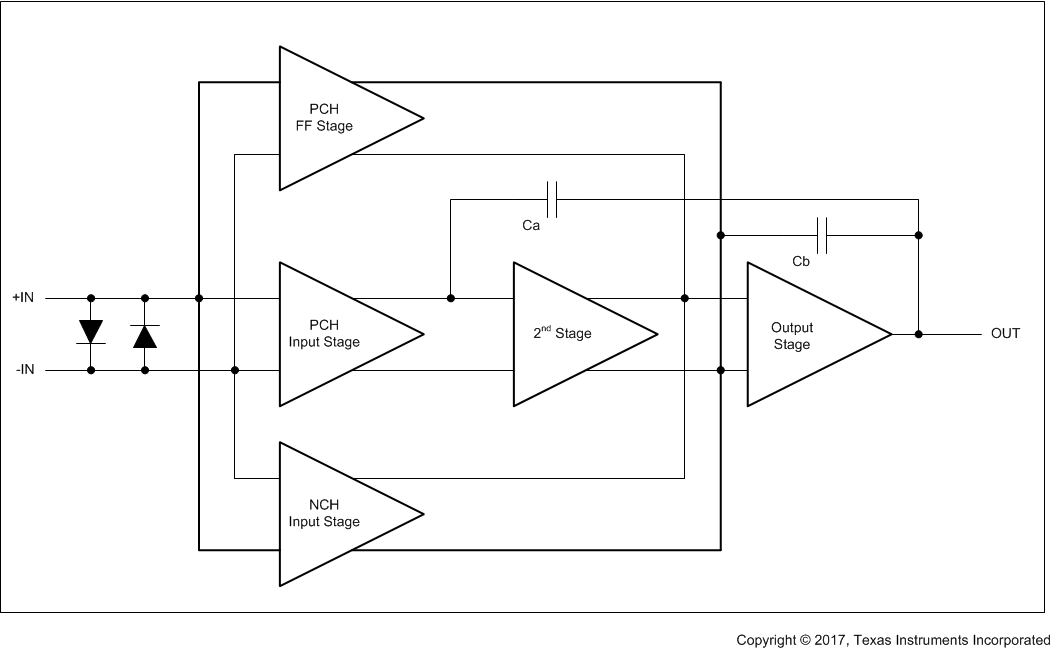

OPA170AQDBVRQ1 电路图

OPA170AQDBVRQ1 电路图

OPA170AQDBVRQ1 电路图
