OPA1612AQDRQ1

Texas Instruments 仪器，运算放大器，缓冲器

更新日期：2024-04-01

OPA1612AQDRQ1

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：汽车类 1.1nV/√Hz 噪声、低功耗、精密音频运算放大器

查看详情

OPA1612AQDRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

OPA1612AQDRQ1 中文资料属性参数

  • 现有数量：0现货7,500Factory查看交期
  • 价格：1 : ￥70.04000剪切带（CT）2,500 : ￥44.12196卷带（TR）
  • 系列：Automotive, AEC-Q100, SoundPlus?
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 放大器类型：音频
  • 电路数：2
  • 输出类型：满摆幅
  • 压摆率：27V/μs
  • 增益带宽积：80 MHz
  • -3db 带宽：-
  • 电流 - 输入偏置：60 nA
  • 电压 - 输入补偿：100 μV
  • 电流 - 供电：3.6mA（x2 通道）
  • 电流 - 输出/通道：62 mA
  • 电压 - 跨度（最小值）：4.5 V
  • 电压 - 跨度（最大值）：36 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：8-SOIC（0.154"，3.90mm 宽）
  • 供应商器件封装：8-SOIC

产品特性

  • 符合汽车应用要求
  • 具有符合 AEC-Q100 的下列结果： 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围 器件人体放电模式 (HBM) 分类等级 2 器件组件充电模式 (CDM) 分类等级 C6
  • 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围
  • 器件人体放电模式 (HBM) 分类等级 2
  • 器件组件充电模式 (CDM) 分类等级 C6
  • 出色音质
  • 超低噪声：1kHz 时为 1.1nV/√Hz
  • 超低失真：1kHz 时为 0.000015%
  • 高压摆率：27V/μs
  • 高带宽：40MHz (G = +1)
  • 高开环增益：130dB
  • 单位增益稳定
  • 低静态电流：每通道 3.6mA
  • 轨到轨输出
  • 宽电源电压范围：±2.25V 至 ±18V
  • 专业音频设备
  • 麦克风前置放大器
  • 模数混合控制台
  • 播音室设备
  • 音频测试和测量
  • 高端 A/V 接收器

产品概述

OPA1612-Q1 器件是一款双通道、 SoundPlus双极输入运算放大器，在 1kHz 频率下可实现很低的噪声密度 (1.1nV/√Hz) 以及超低失真 (0.000015%)。 OPA1612-Q1 器件可在 2kΩ 负载条件下提供摆幅在 600mV 以内的轨到轨输出，这有助于提高余量并实现动态范围的最大化。 此外，这些器件还具有 ±30mA 高输出驱动能力。这些器件支持 ±2.25V 到 ±18V 的宽电源电压范围，每通道电源电流仅为 3.6mA。 OPA1612-Q1 运算放大器的单位增益稳定，在宽负载条件范围内可提供出色的动态性能。双通道型号具有完全独立的电路，即使处于过驱或过载状态也可在通道间实现最低串扰和零交互。OPA1612-Q1 器件采用小外形尺寸集成电路 (SOIC)-8 封装 封装。 该器件的额定工作温度范围为 –40°C 至 +125°C。
查看全部

OPA1612AQDRQ1 数据手册

数据手册 说明 数量 操作
OPA1612AQDRQ1

Audio Amplifier 2 Circuit 8-SOIC

 31页,1.08M 查看

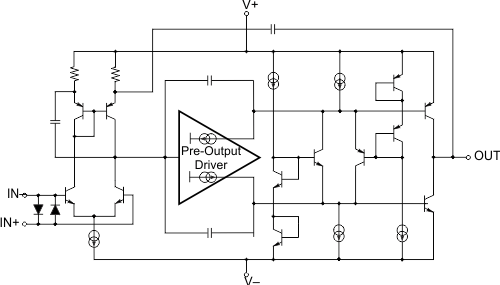

OPA1612AQDRQ1 电路图

OPA1612AQDRQ1 电路图

OPA1612AQDRQ1 电路图
