OPA1604AIPW

Texas Instruments Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 封装：14-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$2.64375-$2.85528

更新日期：2024-04-01

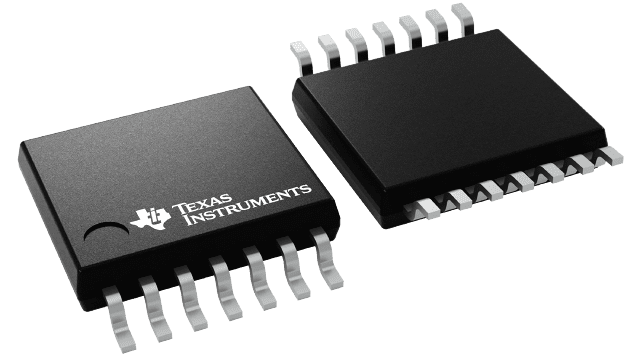

OPA1604AIPW

Texas Instruments Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps

产品简介：四通道、SoundPlus 高性能、双极性输入音频运算放大器

查看详情
  • 封装：14-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$2.64375-$2.85528

OPA1604AIPW 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

OPA1604AIPW 中文资料属性参数

  • 标准包装：90
  • 类别：集成电路 (IC)
  • 家庭：Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 系列：SoundPlus™
  • 放大器类型：音频
  • 电路数：4
  • 输出类型：满摆幅
  • 转换速率：20 V/µs
  • 增益带宽积：35MHz
  • -3db带宽：-
  • 电流 - 输入偏压：20nA
  • 电压 - 输入偏移：100µV
  • 电流 - 电源：2.6mA
  • 电流 - 输出 / 通道：30mA
  • 电压 - 电源，单路/双路(±)：4.5 V ~ 36 V，±2.25 V ~ 18 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：14-TSSOP（0.173"，4.40mm 宽）
  • 供应商设备封装：14-TSSOP
  • 包装：管件

产品特性

  • 出色的音质
  • 超低噪声：1 kHz 时为 2.5nV/√Hz
  • 超低失真：1 kHz 时为 0.00003%
  • 高压摆率：20V/μs
  • 高带宽：35MHz (G = +1)
  • 高开环增益：120dB
  • 单位增益稳定
  • 低静态电流：每通道 2.6mA
  • 轨至轨输出
  • 宽泛电源电压：±2.25V 至 ±18V
  • 双通道及四通道产品已供货

产品概述

OPA1602 与 OPA1604 双极输入运算放大器能够以超低失真（1kHz 时为 0.00003%）实现 2.5nV/√Hz 的极低噪声密度。 OPA1602 与 OPA1604 系列运算放大器可在 2 kΩ 负载下支持 600 mV 以内的轨至轨输出摆幅，其可提高预留空间，将动态范围最大化。 此外，这些器件还具有 ±30mA 的高输出驱动能力。上述器件支持 ±2.25 V 至 ±18 V 的极宽泛工作电源，每通道电源电流仅为 2.6 mA。 OPA1602 与 OPA1604 不但单位增益稳定，而且可在各种负载条件下提供优异的动态特性。它们还采用完全独立的电路系统，可最小化串扰，即便在过驱动或过载时也不受通道间互动的干扰。OPA1602 与 OPA1604 额定温度范围为 –40°C 至 +85°C。
查看全部

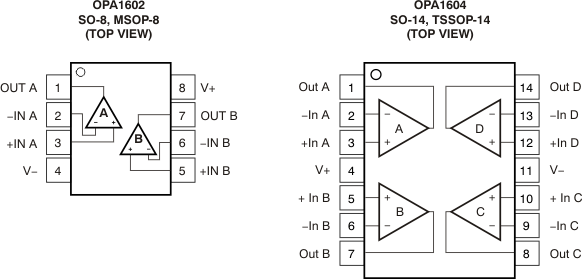

OPA1604AIPW 电路图

OPA1604AIPW 电路图

OPA1604AIPW 电路图
