OPA141AIDR

Texas Instruments Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$0.956

更新日期：2024-04-01

OPA141AIDR

Texas Instruments Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps

产品简介：单通道、10MHz、单电源、低噪声、JFET 精密放大器

查看详情
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$0.956

OPA141AIDR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

OPA141AIDR 中文资料属性参数

  • 标准包装：2,500
  • 类别：集成电路 (IC)
  • 家庭：Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 系列：-
  • 放大器类型：J-FET
  • 电路数：1
  • 输出类型：满摆幅
  • 转换速率：20 V/µs
  • 增益带宽积：10MHz
  • -3db带宽：-
  • 电流 - 输入偏压：2pA
  • 电压 - 输入偏移：1000µV
  • 电流 - 电源：1.8mA
  • 电流 - 输出 / 通道：36mA
  • 电压 - 电源，单路/双路(±)：4.5 V ~ 36 V，±2.25 V ~ 18 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：8-SOIC（0.154"，3.90mm 宽）
  • 供应商设备封装：8-SOIC
  • 包装：带卷 (TR)

产品特性

  • 低电源电流：2.3mA（最大值）
  • 低失调漂移：10μV/℃（最大值）
  • 低输入偏置电流：20pA（最大值）
  • 超低1/f噪声：250nVPP
  • 低噪声：6.5nV/√Hz
  • 宽带宽：10MHz
  • 转换速率：20 V/μs
  • 输入电压范围包括V―
  • 轨至轨输出
  • 单电源操作：4.5V至36
  • 双电源操作：±2.25V至±18V
  • 无相位反转
  • MSOP-8、TSSOP 封装

产品概述

OPA141、OPA2141 和 OPA4141放大器系列为低功耗 JFET输入放大器，具有优良的漂移特性和低输入偏置电流。 轨至轨输出摆幅与包括了V―的输入范围使得设计人员不仅能够充分利用 JFET 放大器的低噪声特性，同时还能实现与新式的单电源、高精度模数转换器 (ADC) 和数模转换器 (DAC) 的连接。OPA141 实现了10MHz 的单位增益带宽和 20 V/μs 的转换速率，而仅消耗 1.8mA（典型值）的静态电流。 该器件采用 4.5V 至 36V 的单工作电源或±2.25V 至±18V 的双工作电源。所有版本的技术规格均针对－40℃ 至＋125℃ 的温度范围而拟订，以便在最严苛的环境中使用。 OPA141（单通道器件）和 OPA2141（双通道器件）版本采用MSOP-8 和 SO-8 封装；OPA4141（四通道器件）则采用 SO-14 和 TSSOP-14 封装。
查看全部

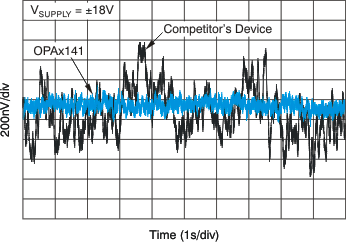

OPA141AIDR 电路图

OPA141AIDR 电路图

OPA141AIDR 电路图
