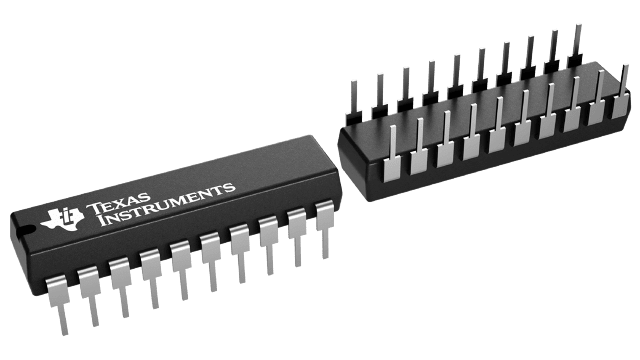

MSP430G2233IN20

Texas Instruments 嵌入式 - 微控制器，
  • 封装：20-DIP（0.300"，7.62mm）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$0.7875-$0.83475

更新日期：2024-04-01

MSP430G2233IN20

Texas Instruments 嵌入式 - 微控制器，

产品简介：具有 2KB 闪存、256B SRAM、比较器、UART/SPI/I2C、计时器的 16MHz MCU

查看详情
  • 封装：20-DIP（0.300"，7.62mm）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$0.7875-$0.83475

MSP430G2233IN20 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

MSP430G2233IN20 中文资料属性参数

  • 产品培训模块：The Ultra-Low Power MSP430MSP430 OverviewMSP430 Design ToolsMSP430 PeripheralsMSP430 Value LineMSP430 for Utility Metering SolutionsMSP430: How to JTAGMSP430, How To Use the Clock SystemGrace Software Graphical User InterfaceMCU OverviewDriver LibraryMSP430Ware Overview
  • 标准包装：20
  • 类别：集成电路 (IC)
  • 家庭：嵌入式 - 微控制器，
  • 系列：MSP430G2xx
  • 核心处理器：RISC
  • 芯体尺寸：16-位
  • 速度：16MHz
  • 连通性：I²C，IrDA，LIN，SCI，SPI，UART/USART
  • 外围设备：欠压检测/复位，PWM，WDT
  • 输入/输出数：16
  • 程序存储器容量：2KB（2K x 8）
  • 程序存储器类型：闪存
  • EEPROM 大小：-
  • RAM 容量：256 x 8
  • 电压 - 电源 (Vcc/Vdd)：1.8 V ~ 3.6 V
  • 数据转换器：A/D 8x10b
  • 振荡器型：内部
  • 工作温度：-40°C ~ 85°C
  • 封装/外壳：20-DIP（0.300"，7.62mm）
  • 包装：管件

产品特性

  • 低电源电压范围： 1.8V 至 3.6V
  • 超低功耗 运行模式： 230 μA （在1 MHz 频率下），2.2 V 待机模式： 0.5μA 关断模式 （RAM 保持）： 0.1μA
  • 运行模式： 230 μA （在1 MHz 频率下），2.2 V
  • 待机模式： 0.5μA
  • 关断模式 （RAM 保持）： 0.1μA
  • 5 种节能模式
  • 可在不到 1μs  的时间里超快速地从待机模式唤醒
  • 16 位 RISC 架构、62.5ns 指令周期
  • 基本时钟模块配置 高达16 MHz 的内部频率，具有4 种校准频率 内部超低功耗低频 (LF) 振荡器 32-kHz 晶体 外部数字时钟信号源
  • 高达16 MHz 的内部频率，具有4 种校准频率
  • 内部超低功耗低频 (LF) 振荡器
  • 32-kHz 晶体
  • 外部数字时钟信号源
  • 具有 3 个捕获/比较寄存器的两个 16 位 Timer_A
  • 最多 24 个支持触感的 I/O 引脚
  • 通用串行通信接口(USCI)增强型 UART 可支持自动波特率检测 (LIN) IrDA 编码器和解码器 同步 SPI I2C™
  • 增强型 UART 可支持自动波特率检测 (LIN)
  • IrDA 编码器和解码器
  • 同步 SPI
  • I2C™
  • 带内部基准、采样与保持以及自动扫描功能的 10 位 200-ksps 模数 (A/D) 转换器（见 ）
  • 欠压检测器
  • 串行板上编程, 无需从外部进行电压编程, 利用安全熔丝实现可编程代码保护
  • 具有两线制JTA（SBW）接口的片载仿真逻辑电路
  • 系列成员汇总于
  • 封装选项TSSOP：20 引脚，28 引脚 PDIP：20 引脚 QFN：32 引脚
  • TSSOP：20 引脚，28 引脚
  • PDIP：20 引脚
  • QFN：32 引脚
  • 如需了解完整的模块说明， 请查阅 （文献编号SLAU144）

产品概述

德州仪器 (TI) MSP430 系列超低功耗微控制器包含多种器件，它们具有面向各种应用的不同外设集。 这种架构与 5 种低功耗模式相组合，专为在便携式测量应用中延长电池的使用寿命而进行了优化。 该器件具有一个强大的 16 位 RISC CPU、16 位寄存器和有助于获得最大编码效率的常数发生器。 数字控制振荡器 (DCO) 可在不到 1 µs 的时间里完成从低功耗模式至运行模式的唤醒。MSP430G2x03 和 MSP430G2x33 系列是超低功耗混合信号微控制器，具有内置的 16 位计时器、最多 24 个支持触摸感测的 I/O 引脚、以及采用通用串行通信接口的内置通信能力。 此外，MSP430G2x33 系列成员还具有一个 10 位 A/D 转换器。 有关配置的详情请见 。 典型应用包括低成本传感器系统，此类系统负责捕获模拟信号、将之转换为数字值、随后对数据进行处理以进行显示或传送至主机系统。
查看全部

MSP430G2233IN20 电路图

MSP430G2233IN20 电路图

MSP430G2233IN20 电路图
