MSP430G2231IRSA16R

Texas Instruments 嵌入式 - 微控制器，
  • 封装：16-VQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.63112-$1.79

更新日期：2024-04-01

MSP430G2231IRSA16R

Texas Instruments 嵌入式 - 微控制器，

产品简介：具有 2KB 闪存、128B SRAM、10 位 ADC、SPI/I2C、计时器的 16MHz MCU

查看详情
  • 封装：16-VQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.63112-$1.79

MSP430G2231IRSA16R 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

MSP430G2231IRSA16R 中文资料属性参数

  • 产品培训模块：The Ultra-Low Power MSP430MSP430 OverviewMSP430 Design ToolsMSP430 PeripheralsMSP430 Value LineLaunchPad OverviewPortable Medical Solutions with MSP430MSP430 for Utility Metering SolutionsMSP430: How to JTAGMSP430, How To Use the Clock SystemGrace Software Graphical User InterfaceMCU OverviewDriver LibraryMSP430Ware Overview
  • 视频文件：Texas Instruments MSP430 Launchpad – Another Geek Moment Video
  • 特色产品：MSP430
  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：嵌入式 - 微控制器，
  • 系列：MSP430G2xx
  • 核心处理器：RISC
  • 芯体尺寸：16-位
  • 速度：16MHz
  • 连通性：I²C，SPI
  • 外围设备：欠压检测/复位，POR，PWM，WDT
  • 输入/输出数：10
  • 程序存储器容量：2KB（2K x 8）
  • 程序存储器类型：闪存
  • EEPROM 大小：-
  • RAM 容量：128 x 8
  • 电压 - 电源 (Vcc/Vdd)：1.8 V ~ 3.6 V
  • 数据转换器：A/D 8x10b
  • 振荡器型：内部
  • 工作温度：-40°C ~ 85°C
  • 封装/外壳：16-VQFN 裸露焊盘
  • 包装：®
  • 其它名称：296-25834-6

产品特性

  • 低电源电压范围：1.8V 至 3.6V
  • 超低功耗 运行模式：220μA （在 1MHz 频率和 2.2V 电压条件下） 待机模式：0.5μA 关闭模式（RAM 保持）：0.1μA
  • 运行模式：220μA （在 1MHz 频率和 2.2V 电压条件下）
  • 待机模式：0.5μA
  • 关闭模式（RAM 保持）：0.1μA
  • 5 种节能模式
  • 可在不到 1μs 的时间里超快速地从待机模式唤醒
  • 16 位精简指令集 (RISC) 架构，62.5ns 指令周期时间
  • 基本时钟模块配置 具有一个校准频率并高达 16MHz 的内部频率 内部极低功率低频 (LF) 振荡器 32kHz 晶振 外部数字时钟源
  • 具有一个校准频率并高达 16MHz 的内部频率
  • 内部极低功率低频 (LF) 振荡器
  • 32kHz 晶振
  • 外部数字时钟源
  • 具有 2 个捕捉/比较寄存器的 16 位 Timer_A
  • 支持 SPI 和 I2C 的通用串行接口（请见）
  • 欠压检测器
  • 带内部基准、采样与保持、和自动扫描功能的 10 位 200 每秒千次采样 (ksps) 模数 (A/D) 转换器（请见）
  • 串行板上编程，无需外部编程电压，利用安全熔丝实现可编程代码保护
  • 具有两线制 (Spy-Bi-Wire) 接口的片上仿真逻辑电路
  • 系列产品成员详细信息，请见
  • 采用 14 引脚塑料小外形尺寸薄型封装 (TSSOP)(PW)，14 引脚塑料双列直插封装 (PDIP)(N)，和 16 引脚四方扁平无引线 (QFN) 封装 (RSA)
  • 完整的模块说明，请见（）

产品概述

德州仪器 (TI) MSP430 系列超低功耗微控制器包含多种器件，它们特有面向多种应用的不同外设集。 这种架构与 5 种低功耗模式相组合，专为在便携式测量应用中延长电池使用寿命而优化。 该器件具有一个强大的 16 位 RISC CPU，16 位寄存器和有助于获得最大编码效率的常数发生器。 数字控制振荡器 (DCO) 可在不到 1µs 的时间里完成从低功耗模式至运行模式的唤醒。MSP430G2x21/G2x31 系列产品是一款超低功率混合信号微控制器，此微控制器装有一个内置的 16 位定时器和 10 个 I/O 引脚。 MSP430G2x31 系列产品有一个 10 位模数 (A/D) 转换器和使用同步协议（SPI 或者 I2C）的内置通信功能。 配置详细信息，请见。典型应用包括低成本传感器系统，此类系统负责捕获模拟信号，将之转换为数字值，随后对数据进行处理以进行显示或传送至一个主机系统。
查看全部

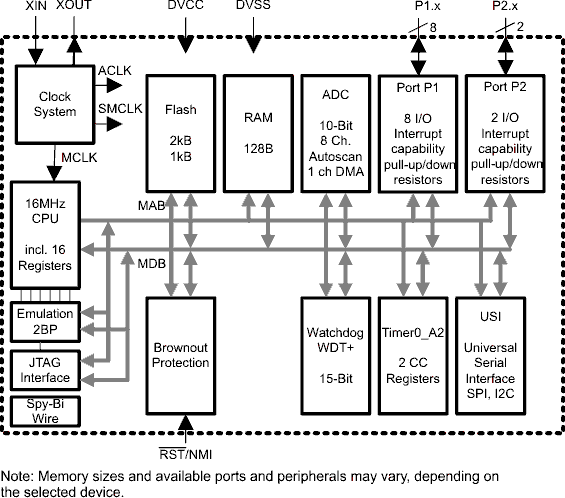

MSP430G2231IRSA16R 电路图

MSP430G2231IRSA16R 电路图

MSP430G2231IRSA16R 电路图
