MSP430G2231IPW4RQ1

Texas Instruments 微控制器

更新日期：2024-04-01

MSP430G2231IPW4RQ1

Texas Instruments 微控制器

产品简介：具有 2KB 闪存、128B SRAM、10 位 ADC、SPI/I2C 和计时器的汽车级 16MHz MCU

查看详情

MSP430G2231IPW4RQ1 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
MSP430G2231IPW4RQ1
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
MSP430G2231IPW4RQ1
TI(德州仪器)
TSSOP-14
2022+
12000
上海市
-
原装可开发票

MSP430G2231IPW4RQ1 中文资料属性参数

现有数量：0现货10,000Factory查看交期
价格：2,000 : ￥10.55350卷带（TR）
系列：Automotive, AEC-Q100, MSP430G2
包装：卷带（TR）
产品状态：在售
核心处理器：MSP430 CPU16
内核规格：16 位
速度：16MHz
连接能力：I2C，SPI
外设：欠压检测/复位，POR，PWM，WDT
I/O 数：10
程序存储容量：2KB（2K x 8）
程序存储器类型：闪存
EEPROM 容量：-
RAM 大小：128 x 8
电压 - 供电 (Vcc/Vdd)：1.8V ~ 3.6V
数据转换器：A/D 8x10b
振荡器类型：内部
工作温度：-40°C ~ 85°C（TA）
安装类型：表面贴装型
封装/外壳：14-TSSOP（0.173"，4.40mm 宽）
供应商器件封装：14-TSSOP

产品特性

符合汽车应用要求
低电源电压范围：1.8V 至 3.6V
超低功耗工作模式：220μA（在 1MHz 频率和 2.2V 电压条件下）待机模式：0.5μA 关闭模式（RAM 保持）：0.1μA
工作模式：220μA（在 1MHz 频率和 2.2V 电压条件下）
待机模式：0.5μA
关闭模式（RAM 保持）：0.1μA
5 种省电模式
可在不到 1μs 的时间里从待机模式超快速唤醒
16 位精简指令集 (RISC) 架构，62.5ns 指令周期时间
基本时钟模块配置具有一个校准频率并高达 16MHz 的内部频率内部极低功率低频 (LF) 振荡器 32kHz 晶振外部数字时钟源
具有一个校准频率并高达 16MHz 的内部频率
内部极低功率低频 (LF) 振荡器
32kHz 晶振
外部数字时钟源
具有 2 个捕捉/比较寄存器的 16 位 Timer_A
支持 SPI 和 I2C 的通用串行接口 (USI)
欠压检测器
具有内部基准、采样与保持以及自动扫描功能的 10 位 200ksps 模数转换器 (ADC)
串行板上编程，无需外部编程电压，利用安全熔丝实现可编程代码保护
具有两线制 (Spy-Bi-Wire) 接口的片上仿真逻辑电路
要获得系列产品成员详细信息，请参见
提供的封装14 引脚塑料小外形尺寸薄型封装 (TSSOP)(PW) 16 引脚四方扁平无引线封装 (QFN)(RSA)
14 引脚塑料小外形尺寸薄型封装 (TSSOP)(PW)
16 引脚四方扁平无引线封装 (QFN)(RSA)
如需了解完整的模块说明，请参见（文献编号：SLAU144）
低成本传感器系统

产品概述

德州仪器 (TI) 的 MSP430 超低功耗微控制器系列由几个器件组成，这些器件针对不同应用特有不同的外设集。这种架构与 5 种低功耗模式相组合，专为在便携式测量应用中延长电池使用寿命而优化。该器件具有一个强大的 16 位 RISC CPU，16 位寄存器和有助于获得最大编码效率的常数发生器。数字控制振荡器 (DCO) 可在不到 1µs 的时间里完成从低功耗模式至工作模式的唤醒。MSP430G2231 器件是具有内置 16 位定时器和 10 个 I/O 引脚的超低功率混合信号微控制器。 MSP430G2231 器件有一个 10 位模数 (A/D) 转换器和使用同步协议（SPI 或者 I2C）的内置通信功能。配置详细信息，请参见。典型应用包括低成本传感器系统，此类系统负责捕捉模拟信号，将之转换为数字值，随后对数据进行处理以进行显示或传送至一个主机系统。

查看全部

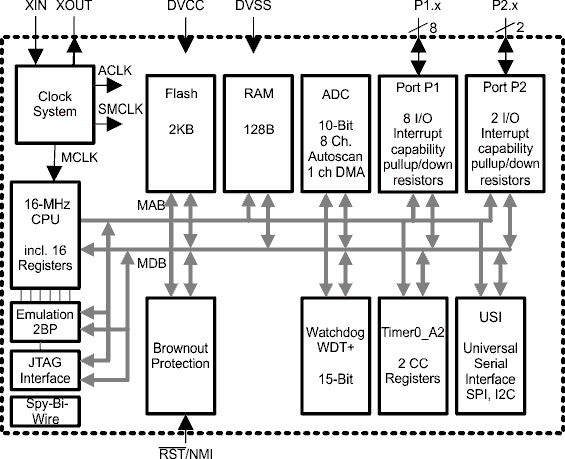

MSP430G2231IPW4RQ1 电路图
