MSP430G2230IDR

Texas Instruments 嵌入式 - 微控制器，
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.486-$1.3

更新日期：2024-04-01

MSP430G2230IDR

Texas Instruments 嵌入式 - 微控制器，

产品简介：具有 2KB 闪存、256B SRAM、10 位 ADC、SPI/I2C、计时器的 16MHz MCU

查看详情
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.486-$1.3

MSP430G2230IDR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

MSP430G2230IDR 中文资料属性参数

  • 产品培训模块：The Ultra-Low Power MSP430MSP430 OverviewMSP430 Design ToolsMSP430 PeripheralsMSP430 Value LineMSP430: How to JTAGMSP430, How To Use the Clock SystemGrace Software Graphical User InterfaceMCU OverviewDriver LibraryMSP430Ware Overview
  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：嵌入式 - 微控制器，
  • 系列：MSP430G2xx
  • 核心处理器：RISC
  • 芯体尺寸：16-位
  • 速度：16MHz
  • 连通性：I²C，SPI，USI
  • 外围设备：欠压检测/复位，DMA，PWM，WDT
  • 输入/输出数：4
  • 程序存储器容量：2KB（2K x 8 + 256B）
  • 程序存储器类型：闪存
  • EEPROM 大小：-
  • RAM 容量：128 x 8
  • 电压 - 电源 (Vcc/Vdd)：1.8 V ~ 3.6 V
  • 数据转换器：A/D 4x10b
  • 振荡器型：内部
  • 工作温度：-40°C ~ 85°C
  • 封装/外壳：8-SOIC（0.154"，3.90mm 宽）
  • 包装：®
  • 其它名称：296-30235-6

产品特性

  • 低电源电压范围: 1.8 V 至 3.6 V
  • 超低功耗 运行模式： 220 μA （在 1 MHz 频率和 2.2 V 电压条件下） 待机模式： 0.5 μA 关闭模式 （RAM 保持）： 0.1 μA
  • 运行模式： 220 μA （在 1 MHz 频率和 2.2 V 电压条件下）
  • 待机模式： 0.5 μA
  • 关闭模式 （RAM 保持）： 0.1 μA
  • 5 种节能模式
  • 可在不到 1 μs 的时间里超快速地从待机模式唤醒
  • 16 位 RISC 架构、62.5-ns 指令周期时间
  • 基本时钟模块配置 高达 16 MHz 的内部频率并具有4 种浮动范围在 ±1% 之内的校准频率 内部超低功耗低频振荡器
  • 高达 16 MHz 的内部频率并具有4 种浮动范围在 ±1% 之内的校准频率
  • 内部超低功耗低频振荡器
  • 具有 2 个捕捉/比较寄存器的 16 位 Timer_A
  • 用于模拟信号比较功能或者斜率模数 (A/D) 转换的片载比较器 （只适用于 MSP430G2210）
  • 10 位 200-ksps 具有内部基准、取样保持、和自动扫描的模数 (A/D) 转换器 （只适用于 MSP430G2230）
  • 支持 SPI 和 I2C 的通用串行接口 (USI) (仅适用于 MSP430G2230)
  • 欠压检测器
  • 串行板上编程时，无需外部编程电压，由安全熔丝 (Security Fuse) 对可编程代码进行保护
  • 具有两线制 (Spy-Bi-Wire) 接口的片上仿真逻辑电路
  • 系列成员： MSP430G22x0 2KB + 256B 闪存 128B RAM
  • MSP430G22x0 2KB + 256B 闪存 128B RAM
  • 采用 8 引脚塑料封装 (D)
  • 要获得完整的模块说明， 请参见 (SLAU144)

产品概述

德州仪器公司 MSP430 系列超低功率微控制器包含几个器件，这些器件特有针对多种应用的不同的外设集。 这种架构与 5 种低功耗模式相组合，专为在便携式测量应用中延长电池使用寿命而优化。 该器件具有一个强大的 16 位 RISC CPU、16 位寄存器和有助于获得最大编码效率的常数发生器。 数字控制振荡器 (DCO) 可在不到 1µs 的时间里完成从低功耗模式至运行模式的唤醒。MSP430G22x0 系列产品是一款超低功率混合信号微控制器，此微控制器装有一个内置的 16 位定时器和 4 个 I/O 引脚。 除此之外， MSP430G2230 还有使用同步协议 （SPI 或者 I2C） 的内置通信功能和一个 10 位 A/D 转换器。 MSP430G2210 装有一个多用途模拟比较器。
查看全部

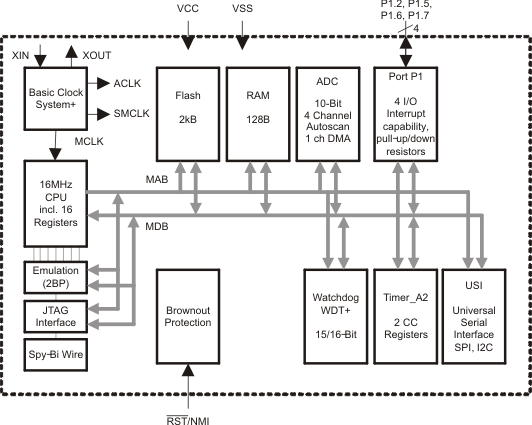

MSP430G2230IDR 电路图

MSP430G2230IDR 电路图

MSP430G2230IDR 电路图
